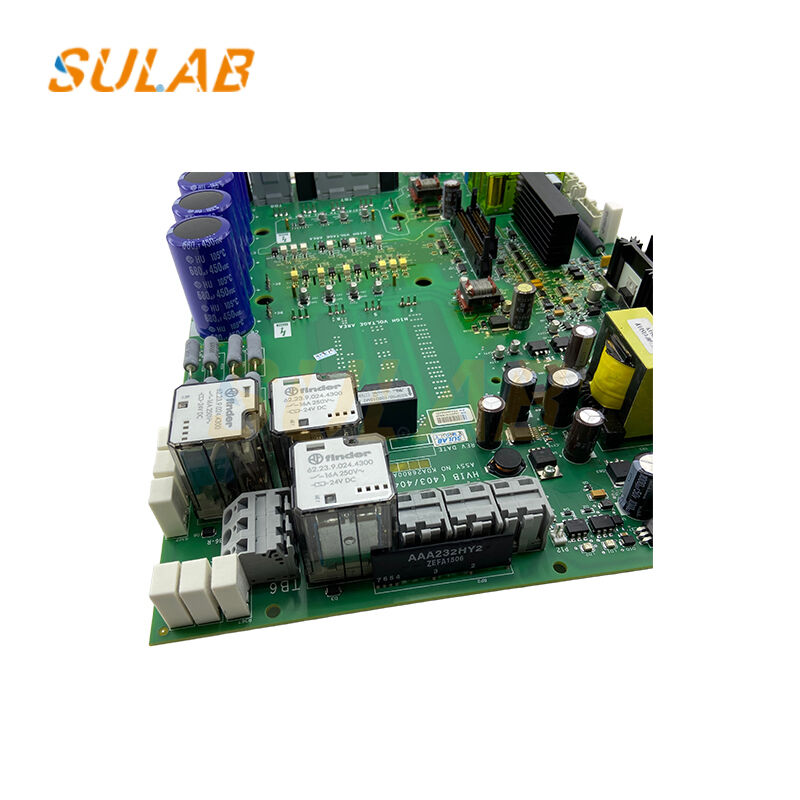

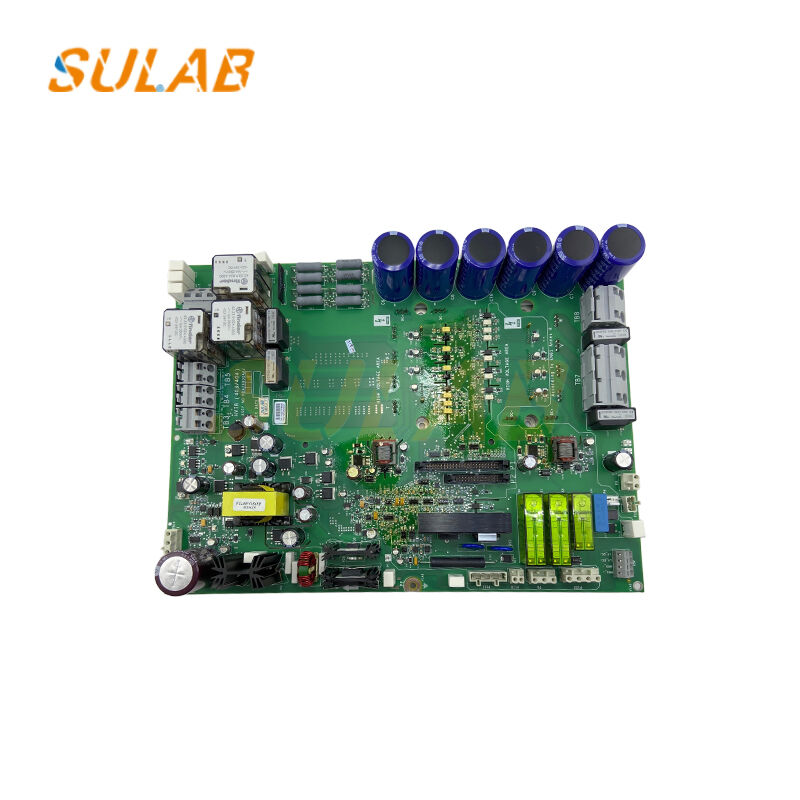

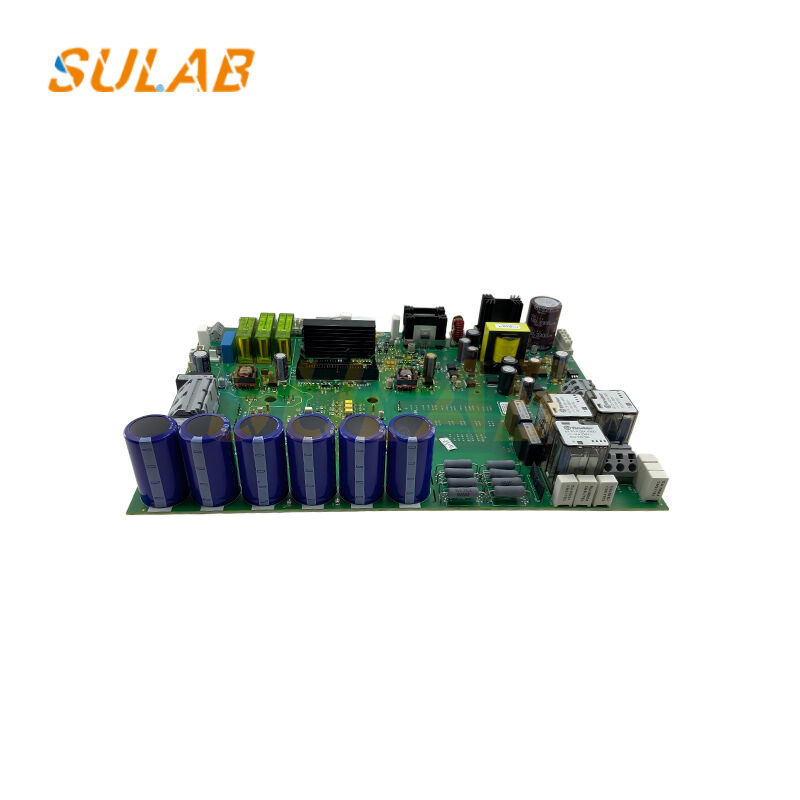

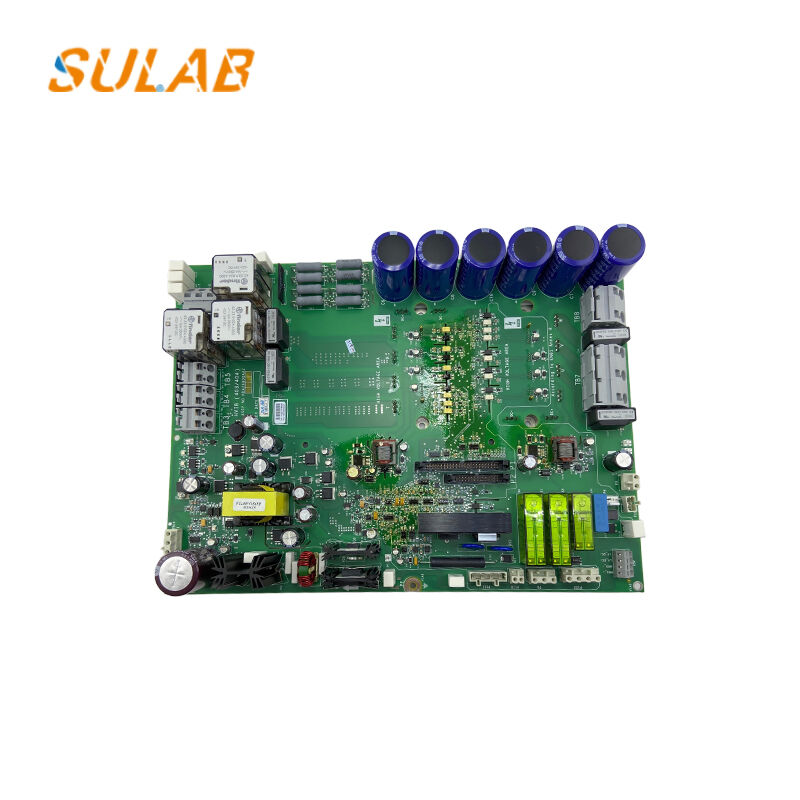

Płyty napędowe HVIB Otis Elevator Inverter KDA26800AAZ2 z obwodem pokrytym powłoką regeneracyjną energii do bezpośredniej wymiany

Płyta sterująca falownika schodowego Otis HVIB KDA26800AAZ2, Płyta zasilająca do falownika regeneracyjnego OVFR2B-403/404

KDA26800AAZ2, znana również jako płyta sterująca HVIB 403/404, jest podstawową płytą sterującą mocy dla regeneracyjnego falownika schodowego Otis OVFR2B-403/404, zainstalowaną w szafie sterowniczej maszynowni. Integruje moduły mocy IGBT, kondensatory filtrujące obwodu DC, obwody wykrywania prądu i napięcia oraz pętle sterowania sygnałem. Przyjmuje płytkę drukowaną pokrytą powłoką ochronną, wysokiej klasy przemysłowe komponenty elektroniczne, silną odporność na wibracje i zakłócenia elektromagnetyczne, stabilną do długotrwałej ciągłej pracy windy. Posiada funkcję regeneracji energii, która zasila nadwyżkę energii z powrotem do sieci energetycznej w celu oszczędności energii. Oryginalne interfejsy i złącza umożliwiają bezpośrednią wymianę uszkodzonej jednostki bez modyfikacji sprzętu. Szeroko stosowana do konserwacji, naprawy usterek i modernizacji wind Otis SKY2. Rozwiązuje typowe usterki, w tym niemożność uruchomienia windy, błąd IPM zgłaszany przez falownik, awarię nadprądową i uszkodzenie obwodu sterującego.

Funkcje

1. Działa jako jednostka wykonawcza mocy falownika regeneracyjnego, odbiera sygnał sterujący PWM z głównej płyty sterującej, steruje modułem IGBT, aby wyprowadzić moc o regulowanej częstotliwości i napięciu dla silnika trakcyjnego windy.
2. Realizuje zwrot energii regeneracyjnej podczas pracy windy, zmniejsza zużycie energii i poprawia wydajność systemu.
3. Monitoruje w czasie rzeczywistym napięcie magistrali, prąd wyjściowy i temperaturę IGBT, dostarcza sygnał zwrotny do głównego kontrolera.
4. Wyzwalanie wielopoziomowych zabezpieczeń, takich jak nadprądowe, przepięciowe, nadmierna temperatura i zwarcie, odcina moc wyjściową w celu ochrony silnika trakcyjnego i sprzętu falownika.
5. Współpracuje z głównym systemem sterowania windy, aby zapewnić płynne uruchamianie, poziomowanie i stabilną pracę kabiny windy.

Bogata treść (Środowisko pracy, Uwagi i zastosowanie)

Temperatura otoczenia pracy: -10°C ~ +55°C; Wilgotność względna ≤90%, bez kondensacji. Stopień ochrony IP20, tylko do instalacji w szafie sterowniczej w maszynowni wewnętrznej. Trzymać z dala od żrących gazów, pyłu przewodzącego, rozprysków wody i silnych zakłóceń elektromagnetycznych. Odłączyć całkowicie zasilanie przed demontażem i instalacją; na kondensatorach filtrujących istnieje pozostałe napięcie, proszę odczekać na całkowite rozładowanie przed rozpoczęciem pracy. Do wymiany, inspekcji i uruchomienia wymagani są profesjonalni technicy wind. Regularnie czyścić kurz z powierzchni płyty i radiatora, aby zapobiec uszkodzeniom spowodowanym przegrzaniem. Dotyczy wind osobowych serii Otis SKY2 wyposażonych w system napędowy regeneracyjny OVFR2B-403 / OVFR2B-404. Powszechna wymiana dla spalonych, starzejących się, wadliwych oryginalnych płyt KDA26800AAZ2 w projektach renowacji wind w budynkach mieszkalnych, biurowych i handlowych.

Często zadawane pytania dotyczące płyty PCB windy

P1: Jak zidentyfikować właściwą zamienną płytę PCB windy?
Aby zidentyfikować zamienną płytę PCB windy, sprawdź oryginalny numer części, rewizję sprzętu, oznaczenia na płycie i model kontrolera windy. Wyraźne zdjęcia obu stron płyty PCB mogą pomóc w rozróżnieniu różnych wersji.

P2: Czy płyty PCB windy o podobnych numerach części są wymienne?
Niekoniecznie. Płyty PCB windy o podobnych numerach części mogą różnić się rewizjami sprzętu, oprogramowaniem układowym, układem złączy lub protokołami komunikacyjnymi. Kompatybilność musi być zweryfikowana w stosunku do istniejącego systemu windy.

P3: Czy zamienna płyta PCB windy wymaga programowania?
Niektóre zamienne płyty PCB wymagają konfiguracji oprogramowania układowego, ustawień parametrów lub programowania specyficznego dla systemu. Inne mogą już zawierać wymagane oprogramowanie. Właściwa procedura zależy od modelu płyty PCB i jej roli w systemie sterowania windy.

P4: Czy wadliwą płytę PCB windy można wymienić bez wymiany całego systemu sterowania?
W niektórych przypadkach można wymienić pojedynczą płytę PCB, jeśli zamiennik jest kompatybilny z istniejącym kontrolerem, oprogramowaniem układowym, okablowaniem i podłączonymi komponentami. Wykwalifikowany technik powinien potwierdzić usterkę przed podjęciem decyzji o wymianie.

P5: Jakie informacje należy podać podczas pozyskiwania zamiennej płyty PCB windy?
Proszę podać oryginalny numer części płyty PCB, rewizję sprzętu, model windy, wyraźne zdjęcia płyty i wymaganą ilość. SULAB może pomóc w przeglądzie tych szczegółów i sprawdzeniu dostępnych opcji zamiennych.
