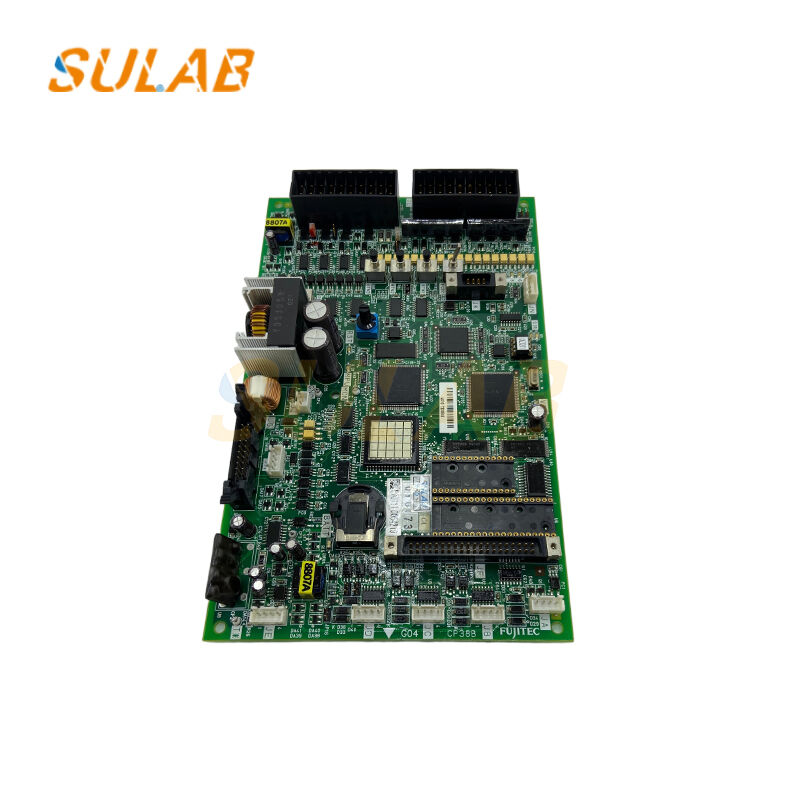

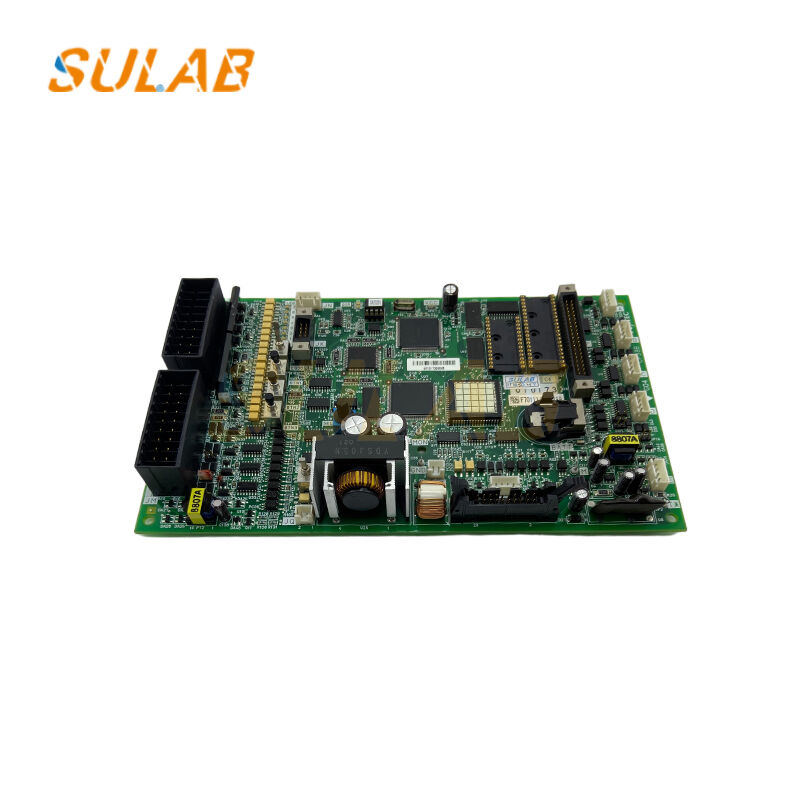

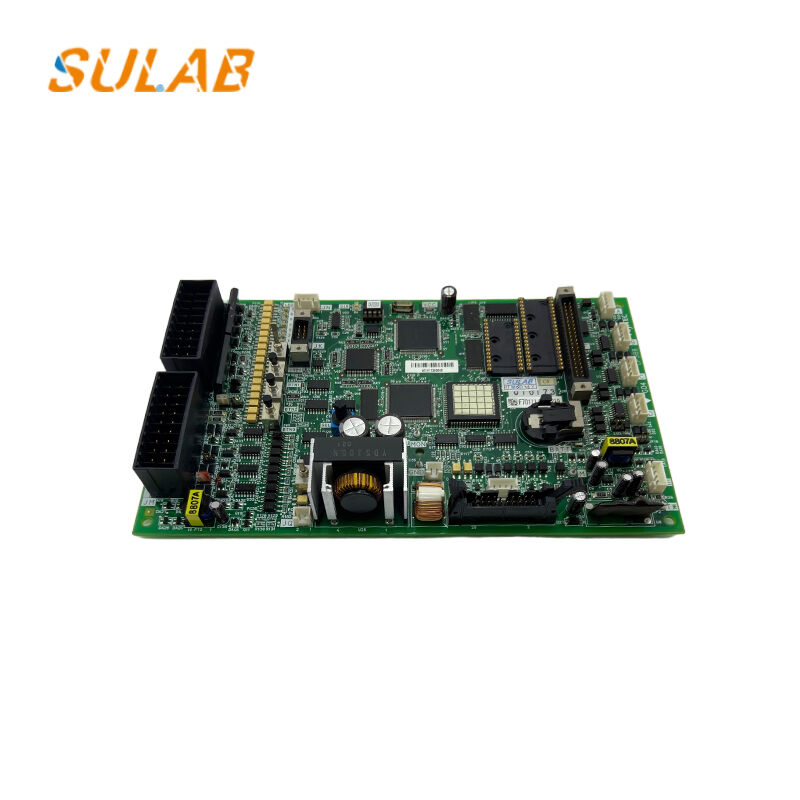

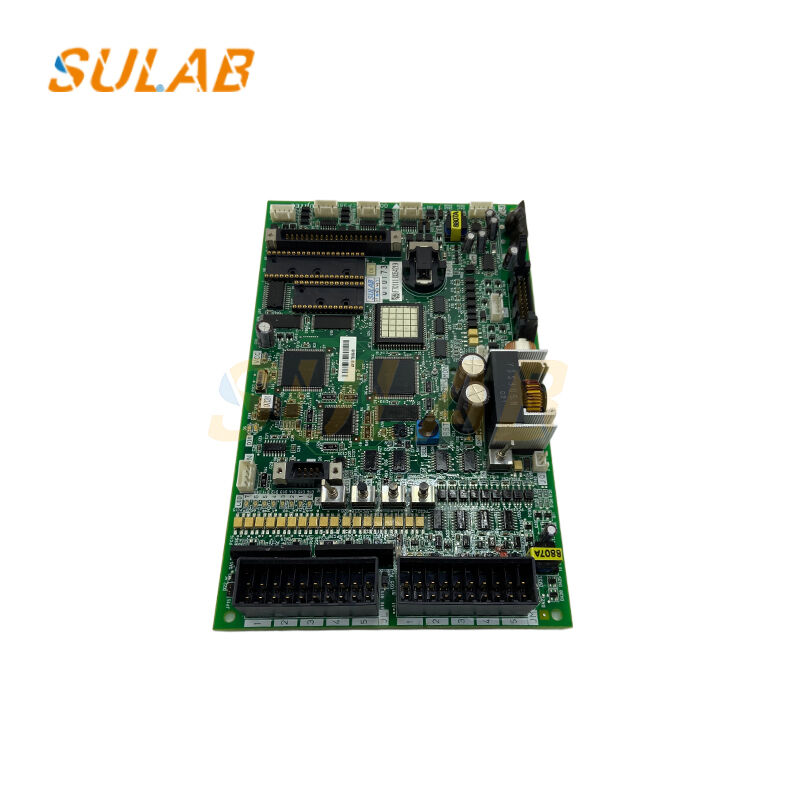

Fujitec CP38B Elevator Main Board z wysokiej klasy komponentami przemysłowymi i wielowarstwowym układem PCB antynterferencyjnym do wymiany plug-and-play

Płyta główna windy Fu**tec CP38B, płytka sterownika windy do szafy sterowniczej windy Fujitec

CP38B to rdzeń głównej płytki drukowanej sterownika dla windy Fujitec serii CP38. Jako centralna jednostka logiczna zainstalowana w szafie sterowniczej maszynowni windy, przyjmuje wysokiej klasy przemysłowe komponenty elektroniczne, wielowarstwowy układ PCB zapobiegający zakłóceniom, silną odporność na wibracje i zakłócenia elektromagnetyczne, dostosowując się do długoterminowego, ciągłego środowiska pracy windy. Łączy się z płytą górną kabiny, sterownikiem drzwi, panelami wyświetlaczy i obwodem bezpieczeństwa za pomocą dedykowanych interfejsów. Obsługuje zapis kodów błędów, funkcję autodiagnostyki i regulację parametrów. Dokładne dopasowanie do oryginalnej struktury sprzętowej i złączy, wymiana typu plug-and-play, bez dodatkowych modyfikacji sprzętowych. Idealna część zamienna do naprawy wadliwych wind Fujitec spowodowanych uszkodzeniem płyty głównej, awarią logiki, awarią systemu i przerwaniem komunikacji, szeroko stosowana w projektach konserwacji i modernizacji wind.

Funkcje

1. Działa jako rdzeń sterowania centralnego windy, przetwarza wezwania pięter, wezwania kabiny, sygnały obwodu bezpieczeństwa, wykonuje logikę pracy windy, steruje ruchem windy w górę, w dół, poziomowaniem i zatrzymaniem.
2. Komunikuje się z panelem kabiny, wskaźnikami pięter i sterownikiem drzwi, przesyła dane o piętrach i instrukcje operacyjne w celu realizacji pełnej kontroli koordynacji windy.
3. Ciągle monitoruje obwód bezpieczeństwa, wyłącznik krańcowy i sygnały ochrony, uruchamia blokadę bezpieczeństwa w celu zatrzymania windy w przypadku wykrycia nieprawidłowości, aby zapewnić bezpieczeństwo pasażerów.
4. Wbudowana pamięć błędów i funkcja autodiagnostyki, przechowuje kody błędów do szybkiego rozwiązywania problemów przez techników i konfiguracji parametrów.
5. Rozwiązuje problemy spowodowane przez płytę główną: brak startu windy, losowe zatrzymania, błędy komunikacji, brak reakcji na rejestrację wezwań, niestabilna praca.

Bogata treść (Środowisko pracy, uwagi dotyczące instalacji i zakres zastosowania)

Temperatura pracy: -10°C ~ +55°C; Wilgotność względna ≤90%, bez kondensacji. Zainstalowana w szafie sterowniczej maszynowni windy w pomieszczeniu. Trzymać z dala od żrących gazów, ciężkiego pyłu, rozprysków wody i silnych zakłóceń elektromagnetycznych. Zasilanie musi być całkowicie odłączone przed demontażem i montażem, aby zapobiec spaleniu chipów PCB. Wszystkie złącza powinny być mocno dokręcone, aby uniknąć słabego kontaktu. Do sprawdzania parametrów i debugowania po wymianie wymagani są profesjonalni technicy wind. Nadaje się do wind osobowych Fujitec wyposażonych w system sterowania serii CP38, szeroko stosowany w budynkach mieszkalnych, biurowych i kompleksach handlowych. Regularne czyszczenie szafy z kurzu pomaga przedłużyć żywotność płyty głównej. Może zastąpić uszkodzoną oryginalną płytę CP38B w celu naprawy i modernizacji wind.

Płytka drukowana windy - FAQ

P1: Jak zidentyfikować właściwą zamienną płytkę drukowaną windy?
Aby zidentyfikować zamienną płytkę drukowaną windy, sprawdź oryginalny numer części, rewizję sprzętu, oznaczenia na płytce i model sterownika windy. Wyraźne zdjęcia obu stron płytki drukowanej mogą pomóc w rozróżnieniu różnych wersji.

P2: Czy płytki drukowane windy o podobnych numerach części są wymienne?
Niekoniecznie. Płytki drukowane windy o podobnych numerach części mogą różnić się rewizjami sprzętu, oprogramowaniem układowym, układem złączy lub protokołami komunikacyjnymi. Kompatybilność musi być zweryfikowana z istniejącym systemem windy.

P3: Czy zamienna płytka drukowana windy wymaga programowania?
Niektóre zamienne płytki drukowane wymagają konfiguracji oprogramowania układowego, ustawień parametrów lub programowania specyficznego dla systemu. Inne mogą już zawierać wymagane oprogramowanie. Właściwa procedura zależy od modelu płytki drukowanej i jej roli w systemie sterowania windy.

P4: Czy wadliwą płytkę drukowaną windy można wymienić bez wymiany całego systemu sterowania?
W niektórych przypadkach można wymienić pojedynczą płytkę drukowaną, jeśli zamiennik jest kompatybilny z istniejącym sterownikiem, oprogramowaniem układowym, okablowaniem i podłączonymi komponentami. Wykwalifikowany technik powinien potwierdzić usterkę przed podjęciem decyzji o wymianie.

P5: Jakie informacje należy podać podczas zamawiania zamiennej płytki drukowanej windy?
Proszę podać oryginalny numer części płytki drukowanej, rewizję sprzętu, model windy, wyraźne zdjęcia płytki i wymaganą ilość. SULAB może pomóc w przeglądzie tych szczegółów i sprawdzeniu dostępnych opcji zamiennych.
