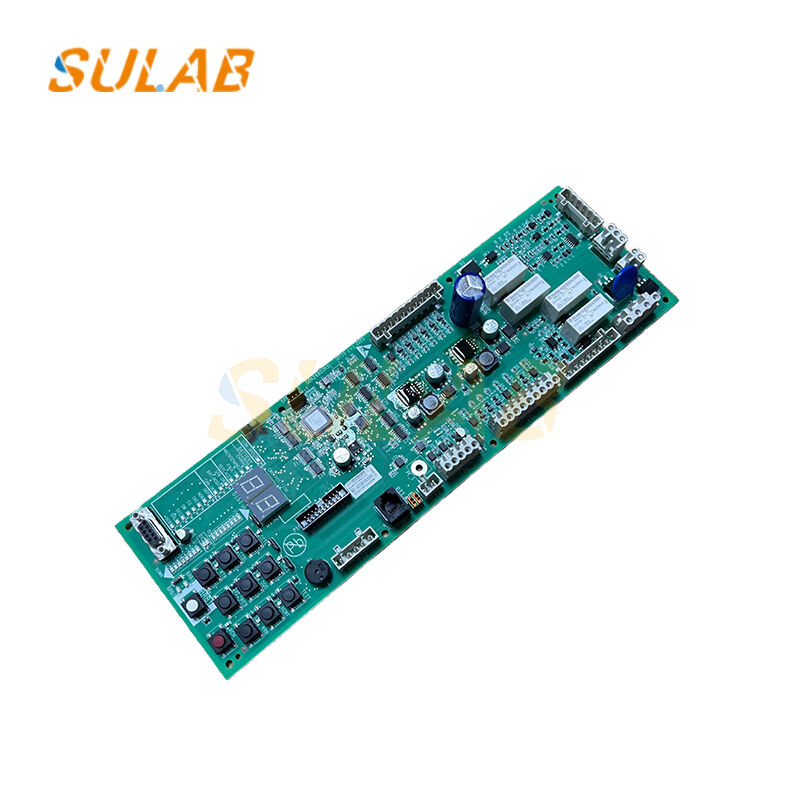

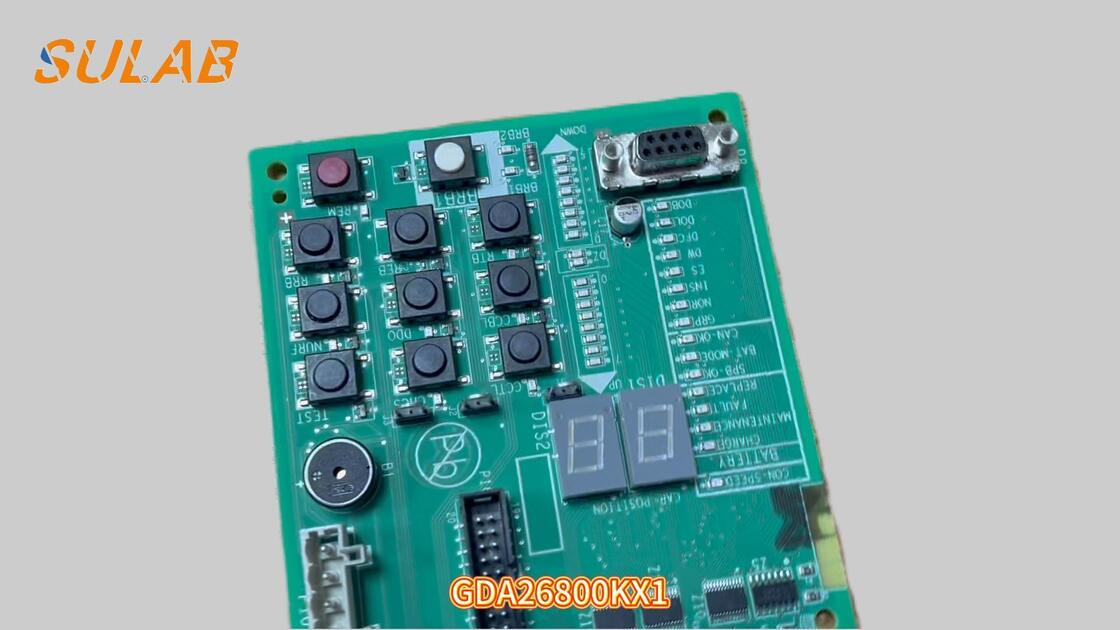

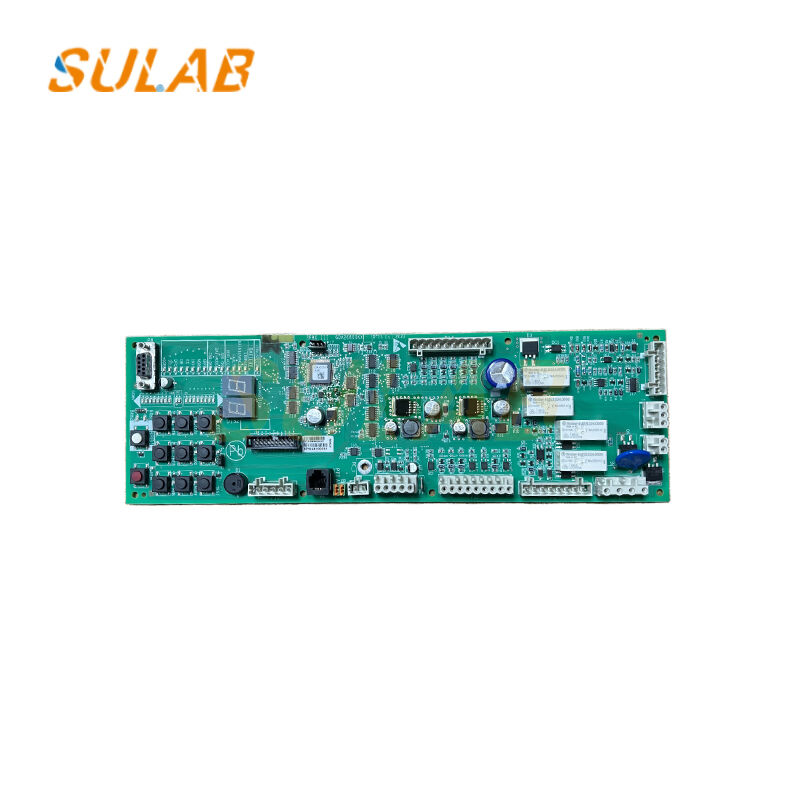

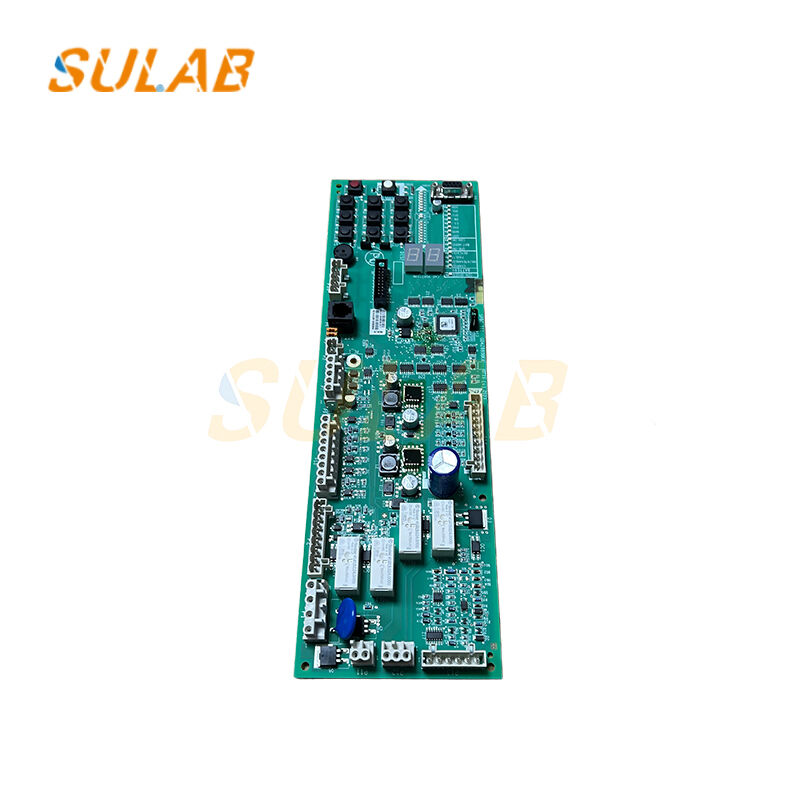

Otis Elevator SPBC-III PCB Board GDA26800KX1 Oryginalna tablica sterowania dla systemu ochrony bezpieczeństwa i sterowania hamulcami w windzie Gen2

Otis Elevator SPBC-III PCB Board GDA26800KX1 Oryginalna tablica sterowania dla systemu ochrony bezpieczeństwa i sterowania hamulcami w windzie Gen2

Otis GDA26800KX1 to płytka sterowania windą SPBC-III (Safe Protection & Brake Control III), która jest podstawową jednostką sterowania bezpieczeństwa i logiki Otis' Gen2, EFT,Systemy sterowania windami SkyRise i inne serii.

Monitorowanie i ochrona obwodu bezpieczeństwa: monitorowanie w czasie rzeczywistym stanu wszystkich przełączników bezpieczeństwa, w tym obwodów zamykających drzwi windy, obwodów bezpieczeństwa, obwodów awaryjnego zatrzymania, regulatorów prędkości,hamulce bezpieczeństwa, i buforów.

Po wykryciu jakiegokolwiek odłączenia lub usterki w kontakcie bezpieczeństwa system natychmiast wyłącza sygnał sterowania obsługą, zmuszając windę do zatrzymania się i zablokowania,zapobieganie uruchomieniu lub uruchomieniu windy w niebezpiecznym stanie.

Kontrola i monitorowanie hamowania: otrzymuje polecenia z głównego systemu sterowania i precyzyjnie kontroluje otwieranie i zamykanie hamulca windy, zapewniając bezpieczeństwo hamowania podczas uruchamiania windy,operacja, wyrównanie i zatrzymanie.

Zapewnia w czasie rzeczywistym informacje zwrotne na temat stanu otwarcia/zamknięcia przełącznika hamulcowego, monitorowanie prawidłowego działania hamulca i zapobieganie zagrożeniom, takim jak poślizg, przekroczenie prędkości lub osiągnięcie dna.

Przetwarzanie sygnałów I/O i sterowanie logiką: jako płyta interfejsu jest odpowiedzialna za zbieranie sygnałów wejściowych cyfrowych (takich jak przełączniki kontrolne, przełączniki graniczne,i czujników poziomowania) z komory maszynowej windyDrzwi podnośnikowe, samochodowe i lądowe.

Wydatki sterowania sygnałami do napędzenia przekaźników, kontaktorów, świateł wskaźnikowych i innych czynników, koordynujących logiczne działania różnych systemów wind.

Komunikacja z systemem i informacje zwrotne o stanie
Komunikacja z główną płytą sterowania windą (taką jak GECB/TCBC) w celu przekazywania stanu bezpieczeństwa, parametrów pracy i kodów awarii.

Gdy wykrywa się usterkę, informacje o usterce są rejestrowane i przesyłane, ułatwiając personelowi serwisowi rozwiązywanie problemów.

Obwody pomocnicze napędu i ochrony
Niektóre modele integrują obwody pomocnicze napędu w celu zapewnienia stabilnego zasilania czujników i przełączników zewnętrznych oraz zapewnienia ochrony przed przepływem prądu i zwarciem.

Płyty PCB w windzie - FAQ

P1: Jak zidentyfikować odpowiednią płytę PCB do windy?
Aby zidentyfikować zamienną płytę PCB w windzie, sprawdź oryginalny numer części, przegląd sprzętu, oznakowanie płyty i model sterownika windy.Wyraźne zdjęcia obu stron PCB mogą pomóc odróżnić różne wersje.

P2: Czy płyty PCB winda z podobnymi numerami części mogą być wymieniane?
Płyty PCB winda z podobnymi numerami części mogą różnić się w przeglądach sprzętu, oprogramowaniu układowym, układach złączy lub protokołach komunikacyjnych.Kompatybilność musi być zweryfikowana w stosunku do istniejącego systemu wind.

P3: Czy wymienna płyta PCB w windzie wymaga programowania?
Niektóre płyty PCB wymagają konfiguracji oprogramowania układowego, ustawień parametrów lub programowania specyficznego dla systemu.Prawidłowa procedura zależy od modelu PCB i jego roli w systemie sterowania windą.

P4: Czy można wymienić uszkodzoną płytę PCB windy bez zmiany całego systemu sterowania?
W niektórych przypadkach pojedynczy płytę PCB można wymienić, jeśli jest ona kompatybilna z istniejącym sterownikiem, oprogramowaniem napędowym, okablowaniem i podłączonymi komponentami.Przed podjęciem decyzji o wymianie należy potwierdzić usterkę przez wykwalifikowanego technikę.

P5: Jakie informacje należy podać przy zakupie nowej płyty PCB do wind?
Proszę podać oryginalny numer części PCB, przegląd sprzętu, model windy, jasne zdjęcia tablicy i wymaganą ilość.
