ME-8108 Rotacyjny regulowany przełącznik graniczny dźwigni rolkowej z konfiguracją kontaktu 2NO+2NC i ochroną IP65 dla maszyn CNC i automatyki
-
Podkreślić
Zmienna dźwignia rolkowa
,Przełącznik pozycji 2NO+2NC
,Przemysłowy przełącznik graniczny IP65
-
TypME-8108
-
Nazwa produktuME-8108 Obrotowy regulowany wyłącznik krańcowy z dźwignią rolkową
-
TransportTransport lotniczy, Transport morski, Żądanie klientów, DHL TNT FEDEX UPS, Dostawa morska
-
AplikacjaCzęści do wind, wciągnik, winda
-
Typ biznesowyProducent
-
Uszczelkazgodnie z życzeniem klienta, zapakowane w karton
-
Numer modeluME-8108
-
Minimalne zamówienie1
-
Czas dostawy3-5 dni roboczych
-
Zasady płatnościD/A, D/P, T/T, Western Union
ME-8108 Rotacyjny regulowany przełącznik graniczny dźwigni rolkowej z konfiguracją kontaktu 2NO+2NC i ochroną IP65 dla maszyn CNC i automatyki

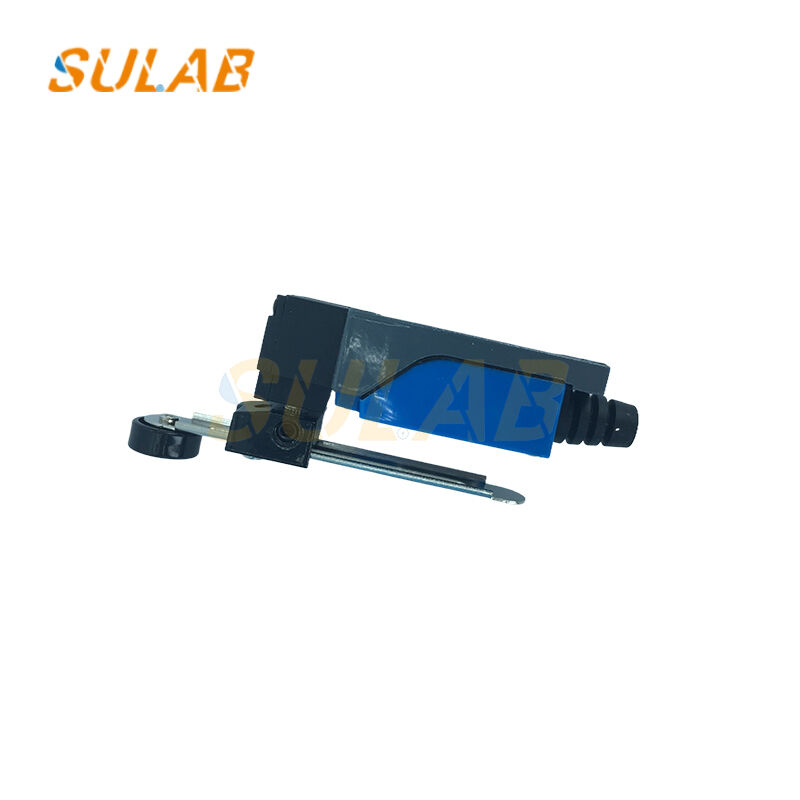

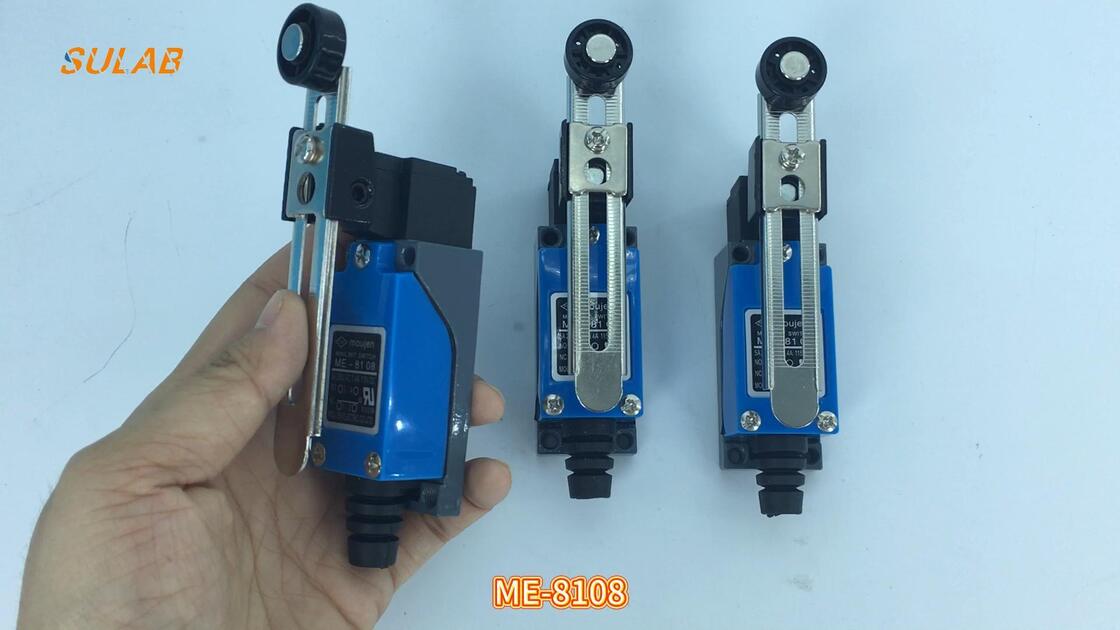

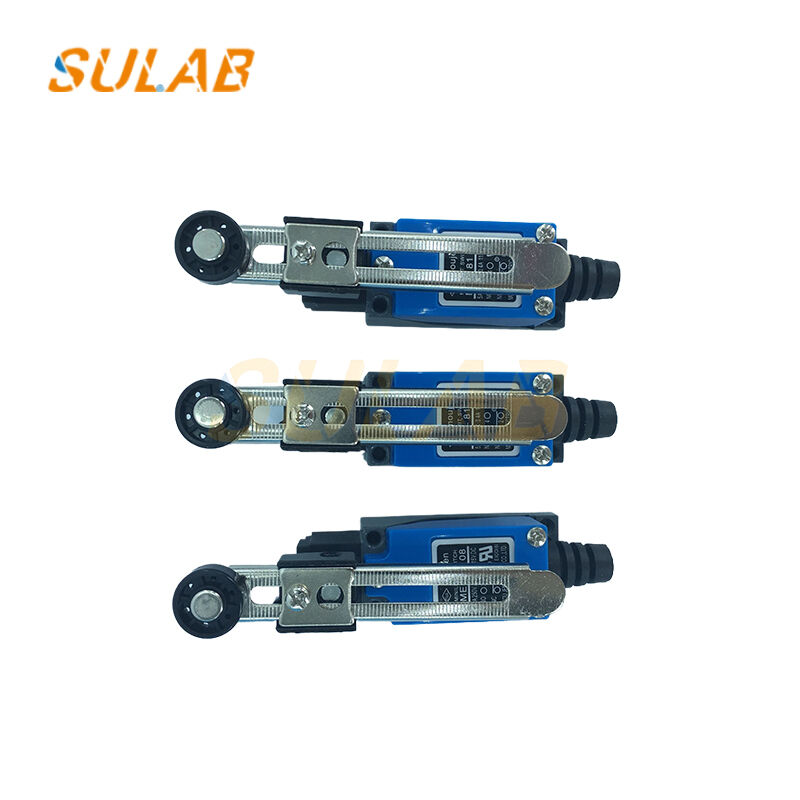

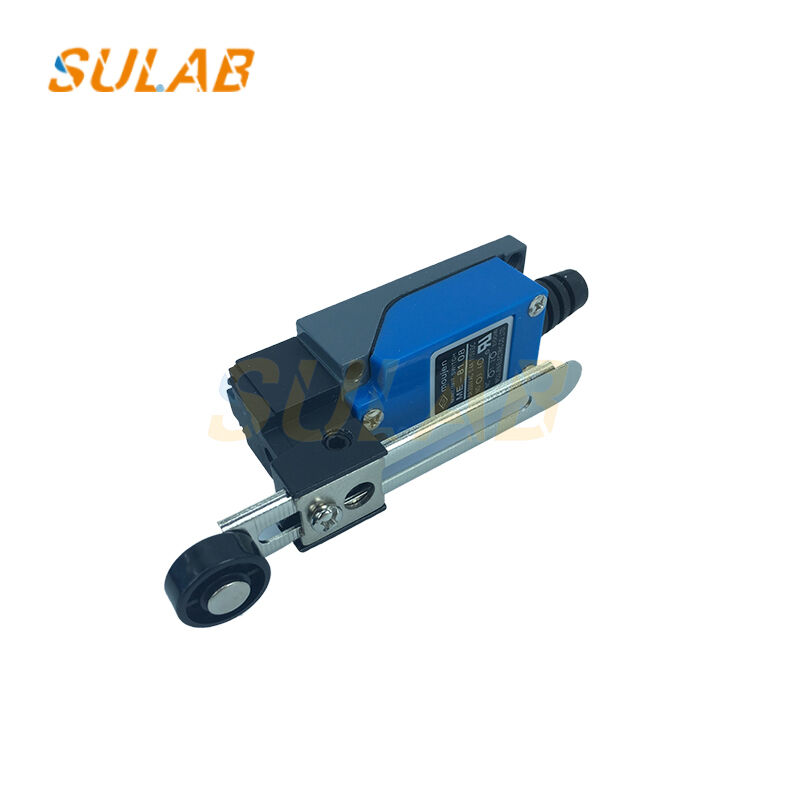

Wyłącznik krańcowy obrotowy z regulowanym rolkowym ramieniem ME-8108
ME-8108 to wszechstronny przemysłowy wyłącznik krańcowy obrotowy z regulowanym ramieniem z rolką przeznaczony do precyzyjnego wykrywania pozycji w zautomatyzowanych maszynach. Ten kompaktowy, ale wytrzymały wyłącznik zamienia ruch mechaniczny na sygnały elektryczne, co czyni go idealnym do maszyn CNC, systemów przenośników, urządzeń pakujących i automatyki przemysłowej. Dzięki obrotowi dwukierunkowemu o 90° i regulowanemu ramieniu, ME-8108 oferuje elastyczne opcje instalacji dla różnych konfiguracji mechanicznych.
Kluczowe cechy
- Regulowane ramię rolkowe: obrót o 90° w lewo/prawo z regulowaną nylonową rolką dla precyzyjnego pozycjonowania
- Dwutorowa konstrukcja: konfiguracja styków 2NO + 2NC (DPST) dla wszechstronnej logiki sterowania
- Wysoki prąd znamionowy: 5A przy 250V AC / 0,4A przy 115V DC do zastosowań wymagających dużego obciążenia
- Ochrona IP65: pyłoszczelna i chroniona przed strumieniami wody pod niskim ciśnieniem
- Kompaktowa metalowa obudowa: korpus ze stopu cynku z plastikową osłoną zapewniającą trwałość i odporność na zakłócenia elektromagnetyczne
- Działanie chwilowe: mechanizm zatrzaskowy zapewnia niezawodne przełączanie styków
- Uniwersalna kompatybilność: Bezpośredni zamiennik dla serii Moujen, Panasonic AZ-8108 i TZ-8108
Specyfikacje techniczne
| Numer modelu | ME-8108 |
|---|---|
| Seria | Seria ME (kompatybilna z seriami AZ/TZ) |
| Typ siłownika | Regulowane obrotowe ramię rolkowe |
| Działanie siłownika | Chwilowe (działanie zatrzaskowe) |
| Konfiguracja styków | 2 NO + 2 NC (DPST - dwubiegunowy, jednobiegunowy) |
| Alternatywne styki | Dostępne 1 NO + 1 NC |
| Napięcie znamionowe | AC 250V / DC 115V |
| Prąd znamionowy | 5A (AC) / 0,4A (DC) |
| Prąd termiczny (Ith) | 10A |
| Rezystancja styku | ≤15-25mΩ (początkowa) |
| Rezystancja izolacji | ≥100MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | 1000-1500VAC (50/60Hz przez 1 minutę) |
| Stopień ochrony | IP65 (pyłoszczelny, odporny na strumienie wody) |
| Prędkość robocza | 0,5 mm do 50 cm/sek |
| Częstotliwość robocza | Mechaniczna: 120 operacji/min Elektryczna: 30 operacji/min |
| Żywotność mechaniczna | 10 000 000 operacji |
| Żywotność elektryczna | 300 000-500 000 operacji |
| Temperatura pracy | -5°C do +65°C (-15°C do +70°C rozszerzona) |
| Wilgotność przechowywania | ≤95% RH |
| Odporność na wibracje | 10-55Hz, amplituda 1,5 mm |
| Odporność na wstrząsy | 1000 m/s² (wytrzymałość mechaniczna) |
| Materiał obudowy | Metalowy korpus ze stopu cynku (Zamack) + plastikowa osłona |
| Materiał rolki | Nylon (średnica 18 mm) |
| Długość ramienia dźwigni | 10-11 cm (regulowana) |
| Montaż | Pionowy/poziomy montaż śrubowy (M4/M5) |
| Typ zacisku | Zaciski śrubowe (przewód 0,5-1,5 mm²) |
| Wymiary (dł. x szer. x wys.) | 125×28×50 mm / 81,4×43,2×33 mm (różni się w zależności od producenta) |
| Waga | 93g - 150g |
| Zgodność | GB14048.5, IEC 60947-5-1, EN 60947-5-1 |
