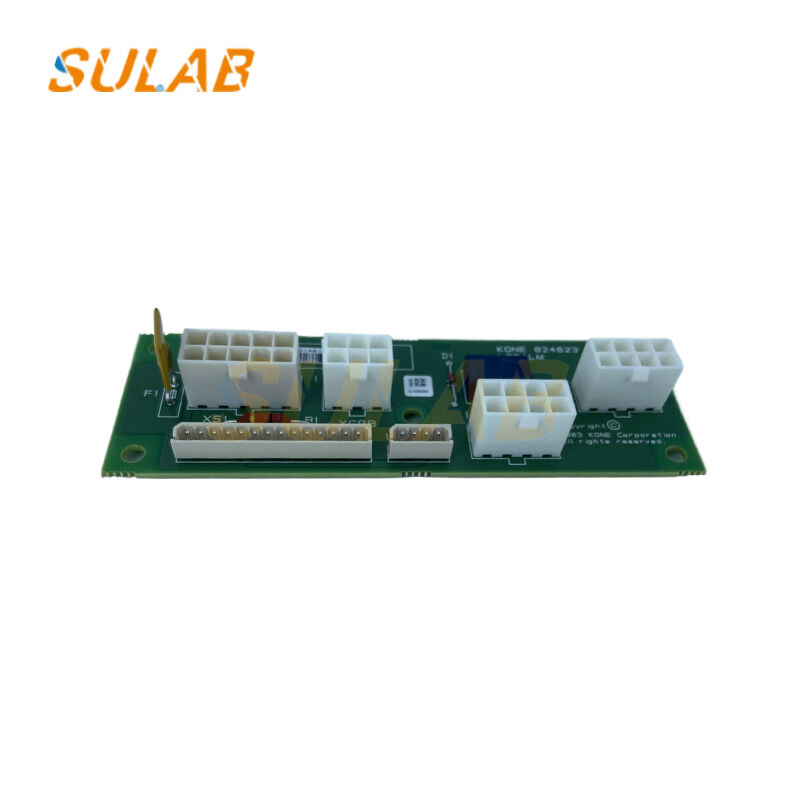

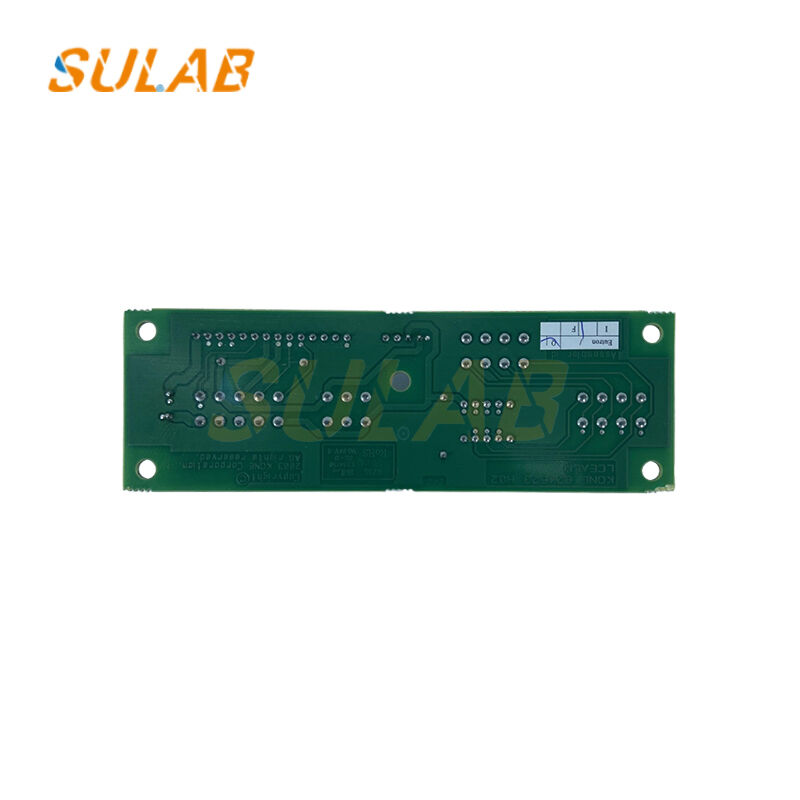

Płyty PCB z dźwiękowym i wizualnym alarmem Komunikacja dwukierunkowa i zwrot stanu w czasie rzeczywistym KM824620G01

Płyta PCB do windy - Komunikacja szybu  LCEALM Dźwiękowa i wizualna tablica alarmowa Tablica sygnałowa szybu windy  KM824620G01

Przekaźnik komunikacyjny: Służąc jako centrum sygnałowe w szybie, odbiera sygnały z czujników szybowych (takich jak czujniki poziomu, krańcowe i bezpieczeństwa), kabiny oraz przycisków wywoławczych z hali. Komunikuje się dwukierunkowo z główną płytą sterującą (taką jak LCECPU) za pomocą magistrali szeregowej (takiej jak magistrala TTS/LCE) w celu transmisji sygnałów.

Napęd alarmu dźwiękowo-wizualnego: Posiada wbudowany obwód napędu alarmowego. Gdy winda zgłasza usterkę (taką jak rozłączenie obwodu bezpieczeństwa, nieprawidłowość strefy drzwiowej lub nadmierna prędkość), odbiera instrukcje z głównej płyty sterującej, aby uruchomić brzęczyk i migać lampkę ostrzegawczą, zapewniając dźwiękowy i wizualny alarm w szybie.

Informacja zwrotna o statusie: System zapewnia informacje zwrotne w czasie rzeczywistym o stanie pracy i sygnałach alarmowych urządzeń szybowych do głównego systemu sterowania. Na podstawie tych informacji zwrotnych główny system sterowania określa, czy winda spełnia warunki pracy, zapewniając bezpieczeństwo.

Funkcja podstawowa: Ustanawia połączenie sygnałowe między szybem a szafą sterowniczą, służąc jako kluczowy węzeł komunikacyjny do monitorowania bezpieczeństwa windy, alarmów o usterkach i stabilnej pracy.

Płyta PCB windy - FAQ

Pytanie 1: Jak zidentyfikować właściwą zamienną płytę PCB windy?
Aby zidentyfikować zamienną płytę PCB windy, sprawdź oryginalny numer części, rewizję sprzętu, oznaczenia na płycie i model sterownika windy. Wyraźne zdjęcia obu stron PCB mogą pomóc w rozróżnieniu różnych wersji.

Pytanie 2: Czy płyty PCB windy o podobnych numerach części są wymienne?
Niekoniecznie. Płyty PCB windy o podobnych numerach części mogą różnić się rewizjami sprzętu, oprogramowaniem układowym, układem złączy lub protokołami komunikacyjnymi. Kompatybilność należy zweryfikować z istniejącym systemem windy.

Pytanie 3: Czy zamienna płyta PCB windy wymaga programowania?
Niektóre zamienne płyty PCB wymagają konfiguracji oprogramowania układowego, ustawień parametrów lub programowania specyficznego dla systemu. Inne mogą już zawierać wymagane oprogramowanie. Właściwa procedura zależy od modelu PCB i jego roli w systemie sterowania windy.

Pytanie 4: Czy wadliwą płytę PCB windy można wymienić bez wymiany całego systemu sterowania?
W niektórych przypadkach można wymienić pojedynczą płytę PCB, jeśli zamiennik jest kompatybilny z istniejącym sterownikiem, oprogramowaniem układowym, okablowaniem i podłączonymi komponentami. Wykwalifikowany technik powinien potwierdzić usterkę przed podjęciem decyzji o wymianie.

Pytanie 5: Jakie informacje należy podać podczas poszukiwania zamiennej płyty PCB windy?
Proszę podać oryginalny numer części PCB, rewizję sprzętu, model windy, wyraźne zdjęcia płyty i wymaganą ilość. SULAB może pomóc w przeglądzie tych szczegółów i sprawdzeniu dostępnych opcji zamiennych.
