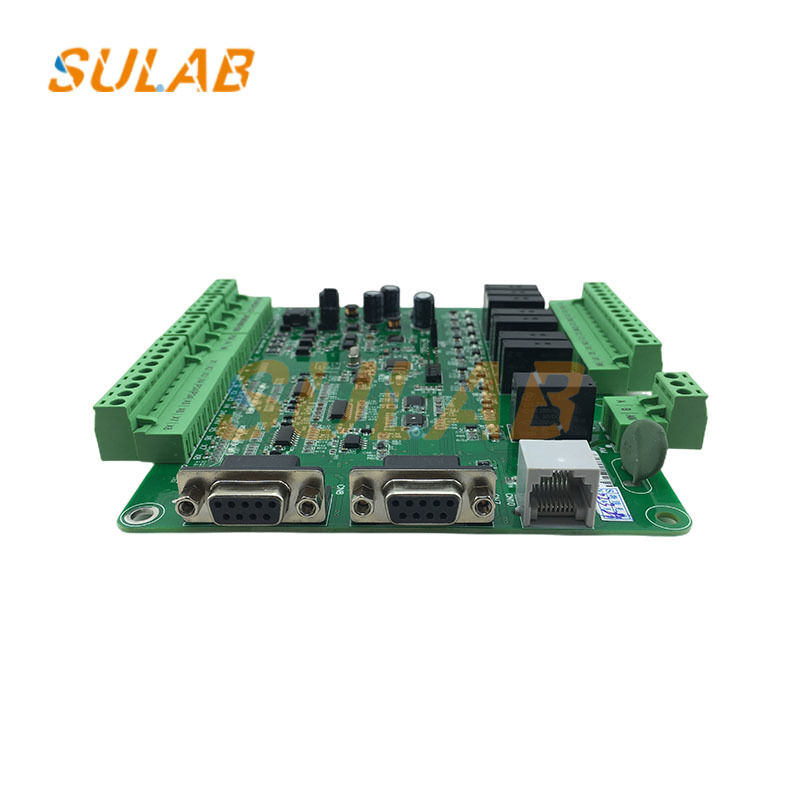

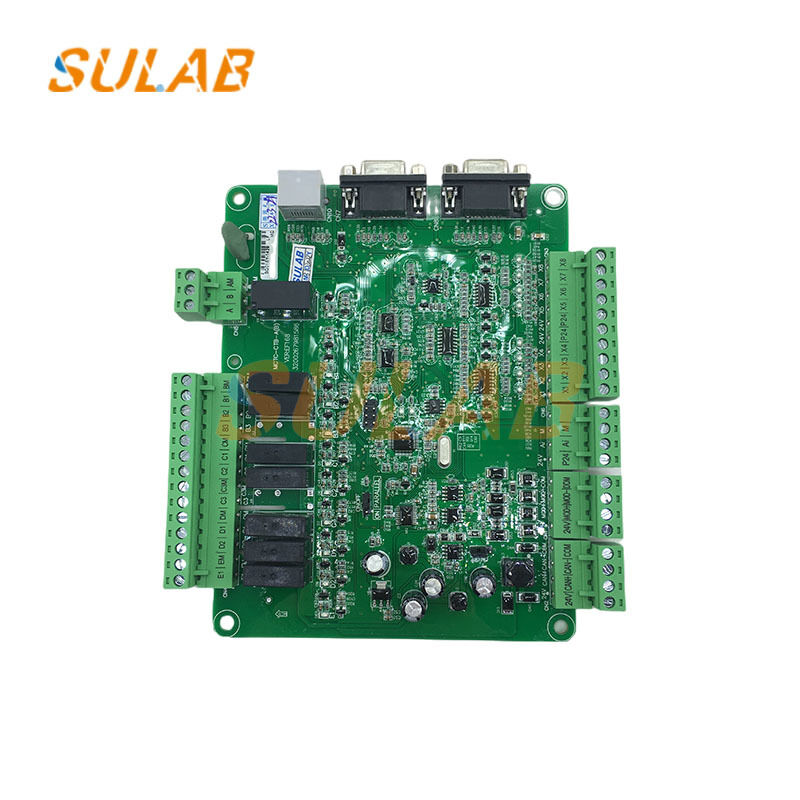

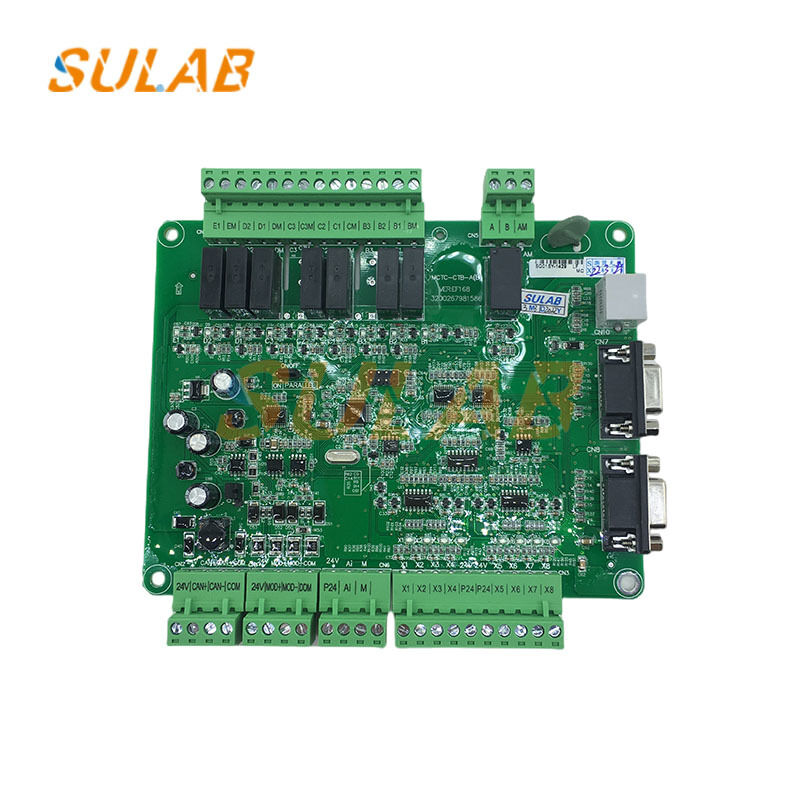

Płyty PCB w windzie z sygnałem Centralized Acquisition CAN Bus Communication and Weighing Safety Logic Control Board MCTC-CTB-A

Płyta główna falownika windy części do windy Monarch, Płyta komunikacyjna kabiny windy Płyta sterująca MCTC-CTB-A

Centralne akwizycja sygnałów: 8 wejść cyfrowych (DI) przez CN3 odbiera sygnały przełączników z obwodu bezpieczeństwa dachu kabiny, zamków drzwi, wyłączników krańcowych, czujników pełnego obciążenia/przeciążenia itp.; 1 wejście analogowe (AI, 0-10V) odbiera sygnał z czujnika wagowego, dostarczając dane do kompensacji wstępnego momentu obrotowego i poprawiając komfort ruszania.
Sterowanie napędem obciążenia: Standardowe 7 wyjść przekaźnikowych (możliwość rozszerzenia do 9) steruje silnikiem drzwi kabiny, oświetleniem, wentylatorem, urządzeniem alarmowym itp., realizując logiczne sterowanie i przełączanie stanów wyposażenia kabiny.
Komunikacja magistralą CAN: Interakcja w czasie rzeczywistym z główną płytą sterującą (MCB) przez CAN+/- dla poleceń operacyjnych, informacji o stanie i danych o błędach, dostosowując się do architektury komunikacji szeregowej Monarch, redukując okablowanie szybu i poprawiając niezawodność sygnału.

Logika ważenia i bezpieczeństwa: Przetwarza sygnały ważenia w celu implementacji kompensacji wstępnego momentu obrotowego i ochrony przed pełnym obciążeniem/przeciążeniem; blokuje się z kontaktami obwodu bezpieczeństwa, natychmiast odcinając wyjście i zgłaszając błędy w przypadku awarii, aby zapewnić bezpieczeństwo pasażerów.
Interfejs poleceń i wyświetlania: Łączy się z panelem sterowania kabiny (CCB) i panelem wywołań klatki schodowej (HCB), przekazując rejestrację piętra i polecenia otwierania/zamykania drzwi, a także synchronicznie wyświetlając status operacyjny i kody błędów, aby poprawić interakcję człowiek-maszyna.

Płyta PCB windy - FAQ

Pytanie 1: Jak zidentyfikować właściwą zamienną płytę PCB windy?
Aby zidentyfikować zamienną płytę PCB windy, sprawdź oryginalny numer części, rewizję sprzętu, oznaczenia na płycie i model sterownika windy. Wyraźne zdjęcia obu stron PCB mogą pomóc w rozróżnieniu różnych wersji.

Pytanie 2: Czy płyty PCB wind o podobnych numerach części są wymienne?
Niekoniecznie. Płyty PCB wind o podobnych numerach części mogą różnić się rewizjami sprzętu, oprogramowaniem układowym, układem złączy lub protokołami komunikacyjnymi. Kompatybilność musi być zweryfikowana z istniejącym systemem windy.

Pytanie 3: Czy zamienna płyta PCB windy wymaga programowania?
Niektóre zamienne płyty PCB wymagają konfiguracji oprogramowania układowego, ustawień parametrów lub programowania specyficznego dla systemu. Inne mogą już zawierać wymagane oprogramowanie. Właściwa procedura zależy od modelu PCB i jego roli w systemie sterowania windy.

Pytanie 4: Czy wadliwą płytę PCB windy można wymienić bez wymiany całego systemu sterowania?
W niektórych przypadkach pojedynczą płytę PCB można wymienić, jeśli zamiennik jest kompatybilny z istniejącym sterownikiem, oprogramowaniem układowym, okablowaniem i podłączonymi komponentami. Wykwalifikowany technik powinien potwierdzić usterkę przed podjęciem decyzji o wymianie.

Pytanie 5: Jakie informacje należy podać przy zamawianiu zamiennej płyty PCB windy?
Proszę podać oryginalny numer części PCB, rewizję sprzętu, model windy, wyraźne zdjęcia płyty i wymaganą ilość. SULAB może pomóc w przeglądzie tych szczegółów i sprawdzeniu dostępnych opcji zamiennych.
