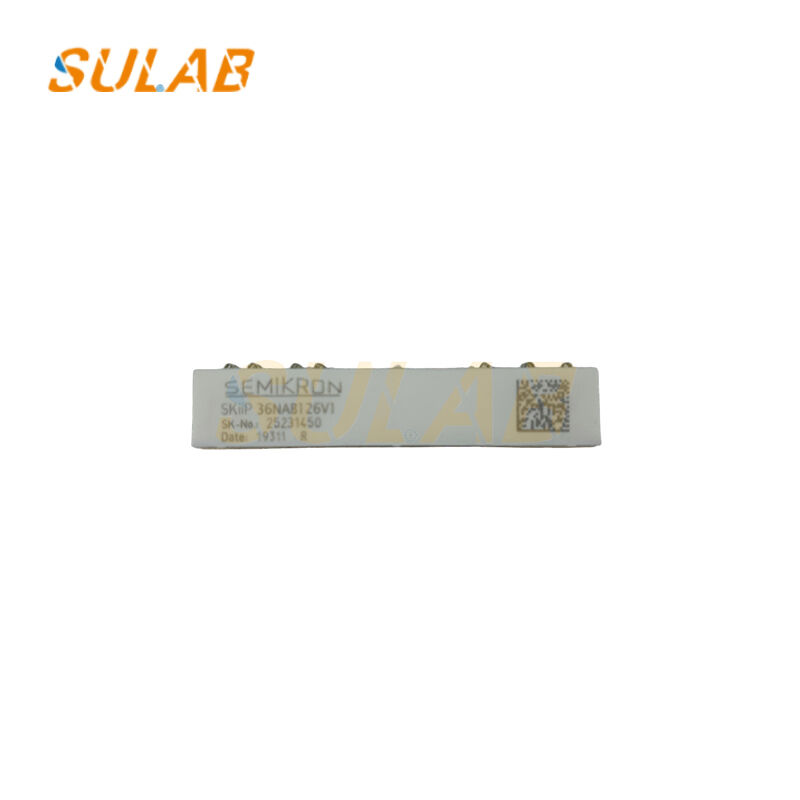

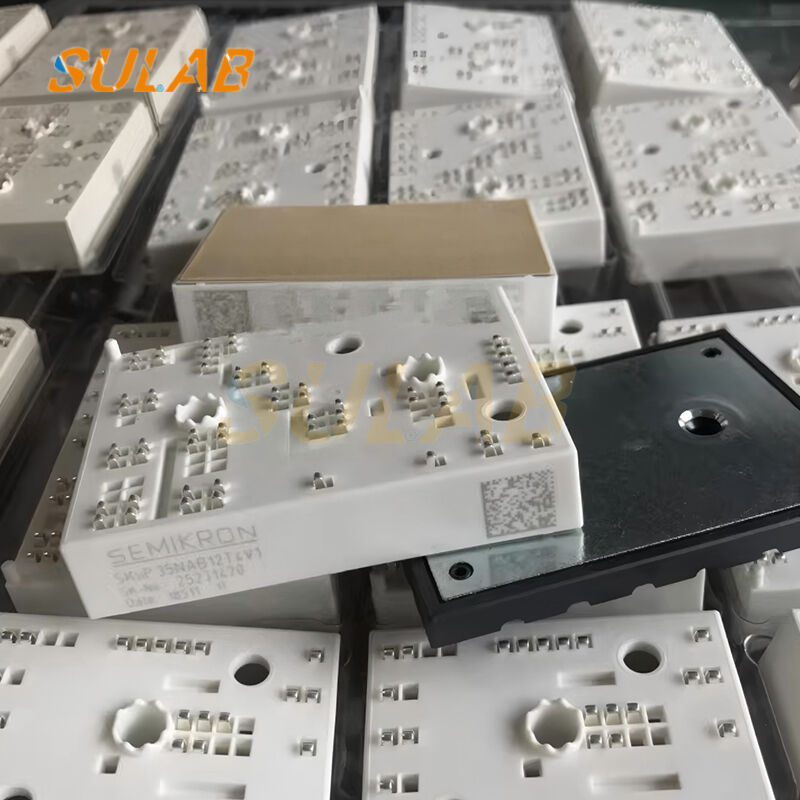

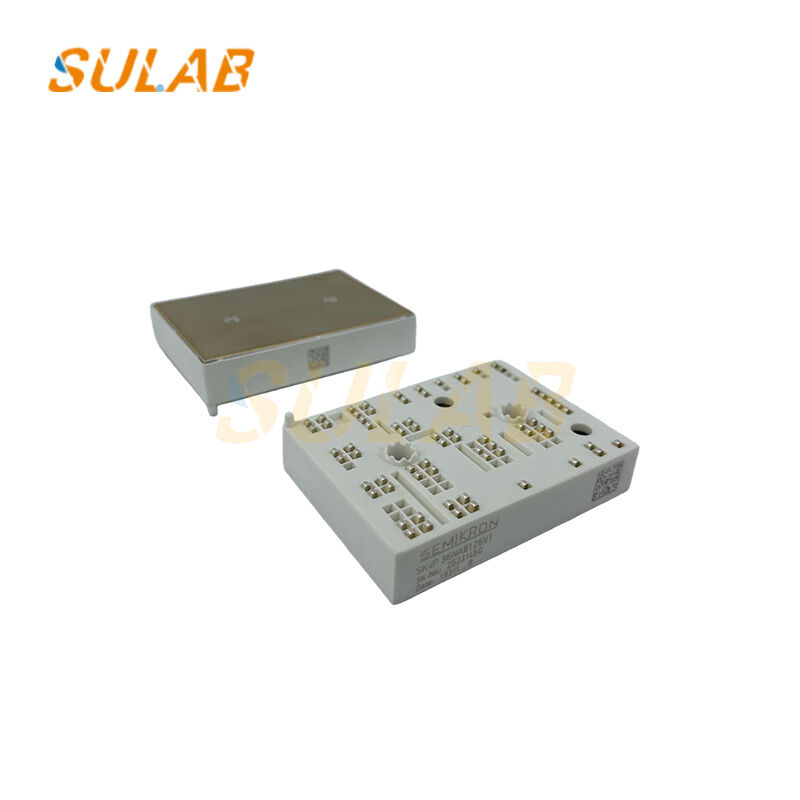

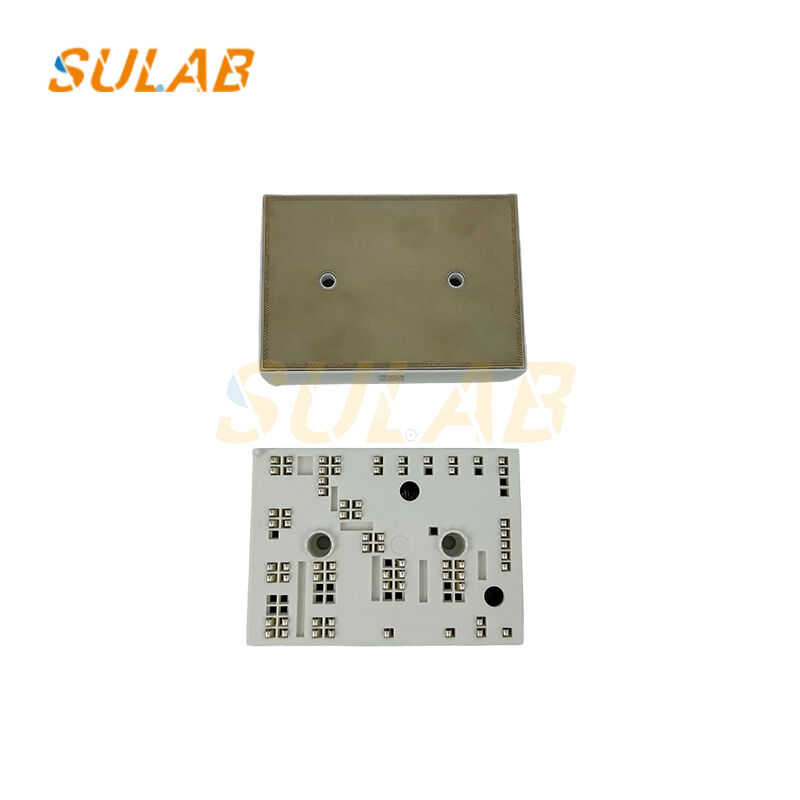

Semikron SKiiP 36NAB126V1 Inteligentny moduł IGBT 1200 V 70 A 18,5 kW MiniSKiiP 3 do napędów wind
-
Podkreślić
Moduł IGBT 1200 V
,70 Inteligentny moduł zasilania
,18.5 kW MiniSKiiP 3
-
Typ36NAB126V1
-
Nazwa produktuInteligentny moduł IGBT Semikron SKiiP 36NAB126V1
-
Odpowiedniczęści wind, wyposażenie wind, ogólne części schodów ruchomych, winda pasażerska, winda pasażerska
-
TransportŻądanie klientów, DHL TNT FEDEX UPS, dostawa morska
-
Rodzaj działalnościProducent
-
UszczelkaZapakowany w karton
-
Numer modelu36NAB126V1
-
Minimalne zamówienie1
-
Czas dostawy3-5 dni roboczych
-
Zasady płatnościD/A, D/P, T/T, Western Union
Semikron SKiiP 36NAB126V1 Inteligentny moduł IGBT 1200 V 70 A 18,5 kW MiniSKiiP 3 do napędów wind
Semikron SKiiP 36NAB126V1 Inteligentny moduł IGBT 1200 V 70 A 18,5 kW MiniSKiiP 3
gotowy do montażu inteligentny moduł zasilania łączący trójfazowy most IGBT 3 (Trench) o napięciu 1200 V / 70 A,miękkie diody CAL z wolnym kołem i zintegrowany sterownik bramy na pojedynczym podłożu do montażu na PCB MiniSKiiP 3.
Kluczowe cechy
- Technologia sprężynowo-kontaktowa eliminuje złącza lutowe, zwiększa odporność na drgania i skraca o połowę czas montażu
- Idealne do napędów silnikowych o mocy 18,5 kW, falowników słonecznych/UPS oraz wysokofrekwencyjnych przetworników mocy
- Uznany przez UL (dosz. E63532), optymalizowany termicznie opakowanie 82 × 59 × 16 mm
- Wyposaża standardowe zlewki MiniSKiiP z mocowaniem prasowym lub śrubowym w ciągu kilku sekund
- Zastąpienie typu drop-in dla wariantów SKiiP 36NAB126V1-M01 / -M20
- Kompatybilny z przeszłością z istniejącymi układami napędu bramy i snubber
Specyfikacje techniczne
| Numer części | SKiiP 36NAB126V1 |
|---|---|
| Producent | Semikron-Danfoss |
| Technologia chipów | IGBT 3 Trench + dioda CAL |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (typ.) | 180,5 kW |
| Topologia | 3-fazowy mostek (CIB) |
| Zintegrowany sterownik | Tak, pełna brama bramkowa |
| Izolacja | 2Substrat ceramiczny RMS o napięciu 0,5 kV |
| Napięcie zasilania | 15 V (logika) |
| Częstotliwość przełączania | ≤ 20 kHz |
| Temperatura pracy | -40 °C... +125 °C (Tj) |
| Wymiary | 82 mm × 59 mm × 16 mm |
| Wstawianie | Śruby do prasowania lub śruby M3 |
| Waga | 162 g |
| Zatwierdzenia | UL E63532, RoHS |
Ten inteligentny moduł zasilania został zaprojektowany do zastosowań przemysłowych o wysokiej niezawodności, wymagających solidnej wydajności i szybkiej instalacji.
