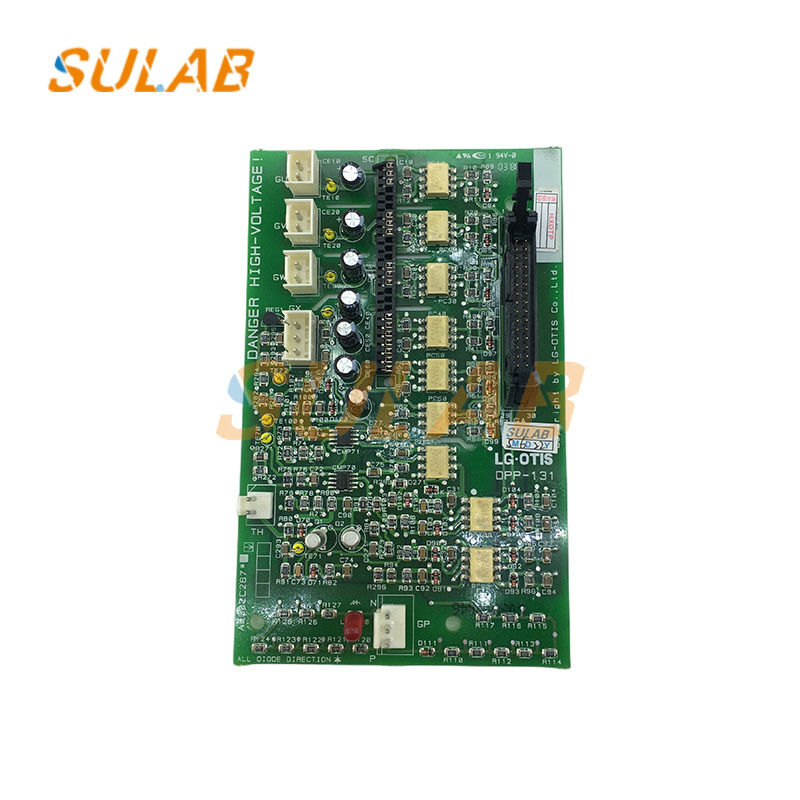

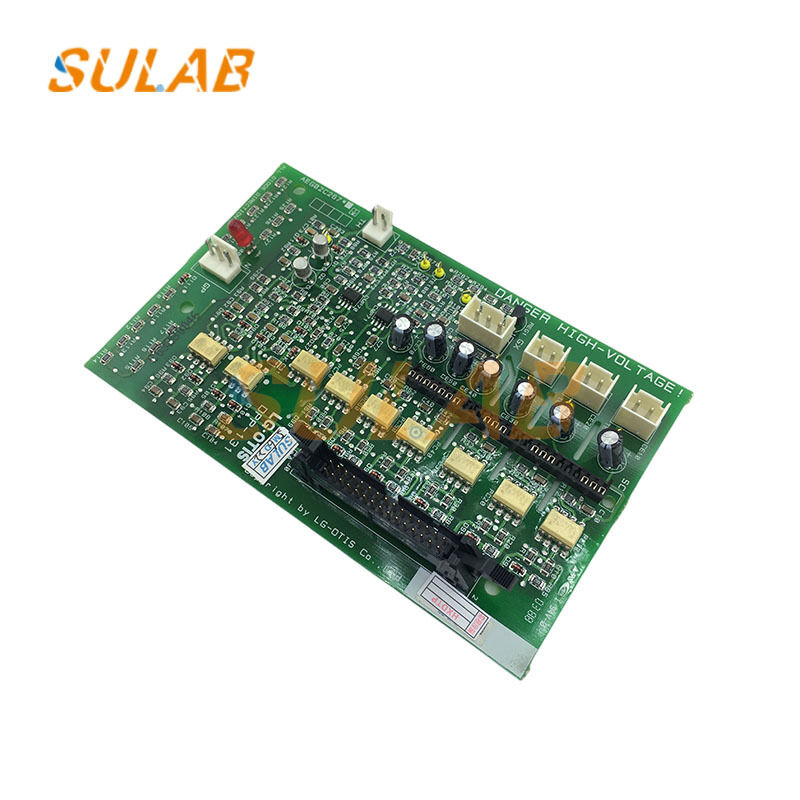

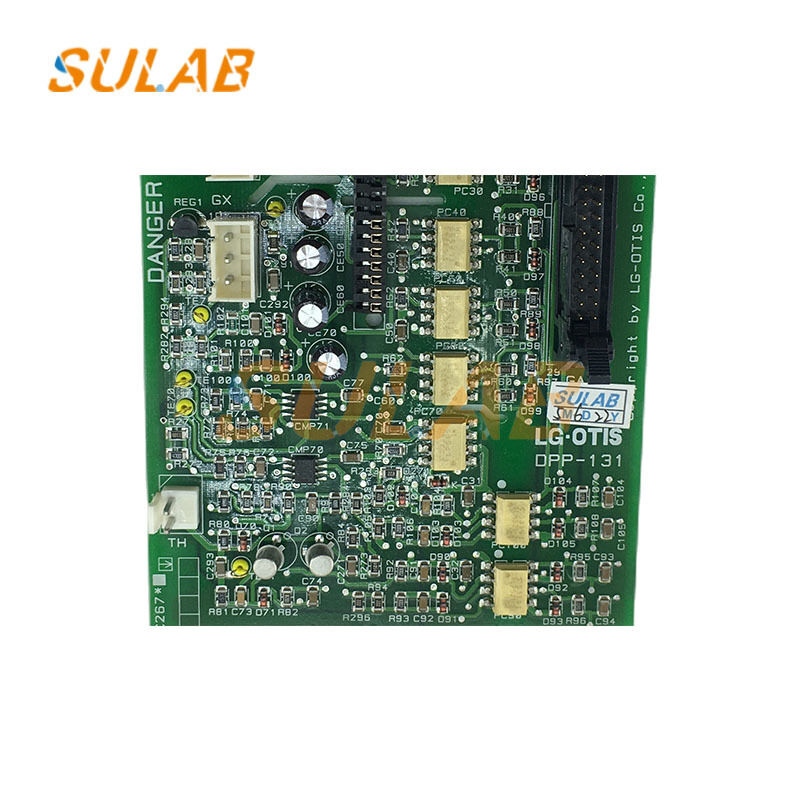

LG Modern Lift Elevator Drive Board DPP-131 AEG02C267 z sterowaniem napędem maszyny trakcyjnej i interakcją sygnałów

LG Modern Lift Elevator Drive Board Design, Elevator PCB Module Drive Board, Elevator Control Board DPP-131 AEG02C267

Podstawowe funkcje

sterowanie napędem maszyny trakcyjnej: wykorzystuje kompatybilne źródło zasilania o zmiennej częstotliwości do regulacji prędkości i momentu obrotowego maszyny trakcyjnej, zapewniając płynne przejścia między uruchomieniami windy,przyspieszenie, stała prędkość, opóźnienie i zatrzymania, spełniając potrzeby operacyjne między różnymi piętrami.

Interakcja sygnałów i wykonywanie poleceń: otrzymuje polecenia operacyjne z głównego systemu sterowania windą, takie jak sygnały powołania i sygnały podłogowe,jednocześnie zapewniając informacje zwrotne na temat stanu pracy falownika i silnika, zapewniając skoordynowane działanie wszystkich elementów.

Monitoring i ochrona stanu pracy: monitoruje w czasie rzeczywistym parametry takie jak napięcie, prąd i temperatura podczas pracy windy,zapewniające wiele funkcji ochronnych, w tym przepływBezpośrednio wyłącza windę w przypadku wystąpienia nieprawidłowości, zapewniając bezpieczną pracę.

Zwiększona wydajność i komfort pracy: dzięki precyzyjnej regulacji zmiennej częstotliwości, zmniejsza zużycie energii podczas pracy windy, minimalizuje wibracje i hałas,i zwiększa komfort pasażerów.

Zasada działania

Sprostowanie i filtrowanie: Konwertuje wprowadzoną trójfazową moc prądu przemiennego na prąd prądu stałego i zmniejsza falę w mocy prądu stałego poprzez obwod filtrujący,zapewnia stabilne zasilanie prądem stałym dla kolejnej fazy falownika.

Inwerter: Zgodnie z instrukcjami głównego systemu sterowania zasilanie prądem stałym jest odwracane do trójfazowego zasilania prądem zmiennym z regulowaną częstotliwością i napięciem za pomocą urządzeń zasilania, takich jak IGBT,napędzający silnik maszyny trakcyjnej.

Operacja logiczna sterowania: mikroprocesor na tablicy wykonuje operacje logiczne sterowania, takie jak prędkość i moment obrotowy, w oparciu o stan i instrukcje pracy windy,wydajność odpowiednich sygnałów sterujących do regulacji wyjścia obwodu inwertera, osiągając precyzyjną regulację szybkości.

Odpowiedź i regulacja: uzyskuje informacje takie jak prędkość i położenie maszyny trakcyjnej za pomocą urządzeń zwrotnych, takich jak kodery, porównuje je z ustawionymi wartościami,i dostosowuje wydajność w czasie rzeczywistym, aby zapewnić dokładność i stabilność pracy windy.
