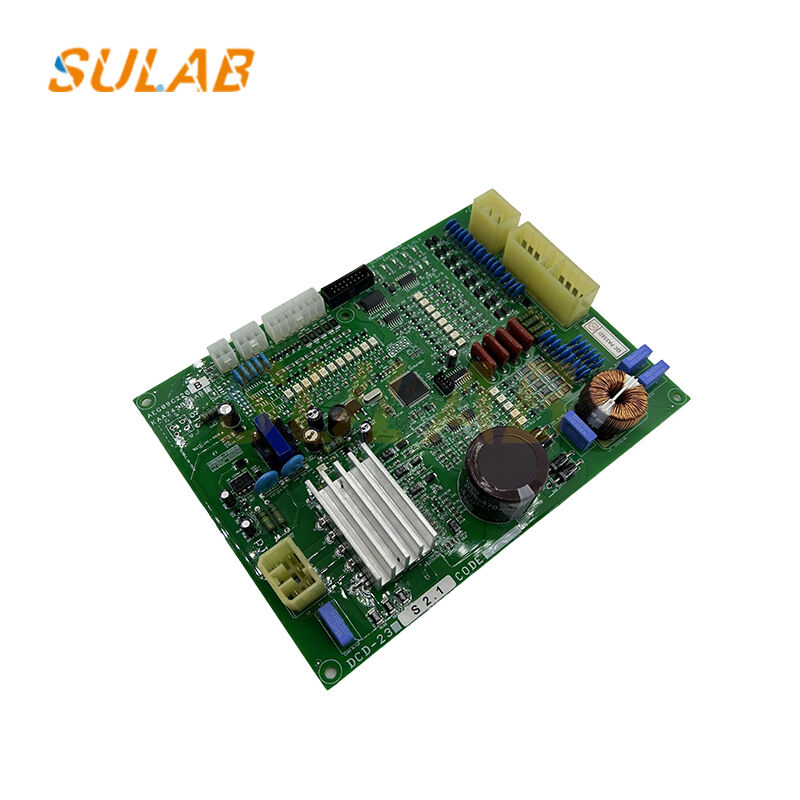

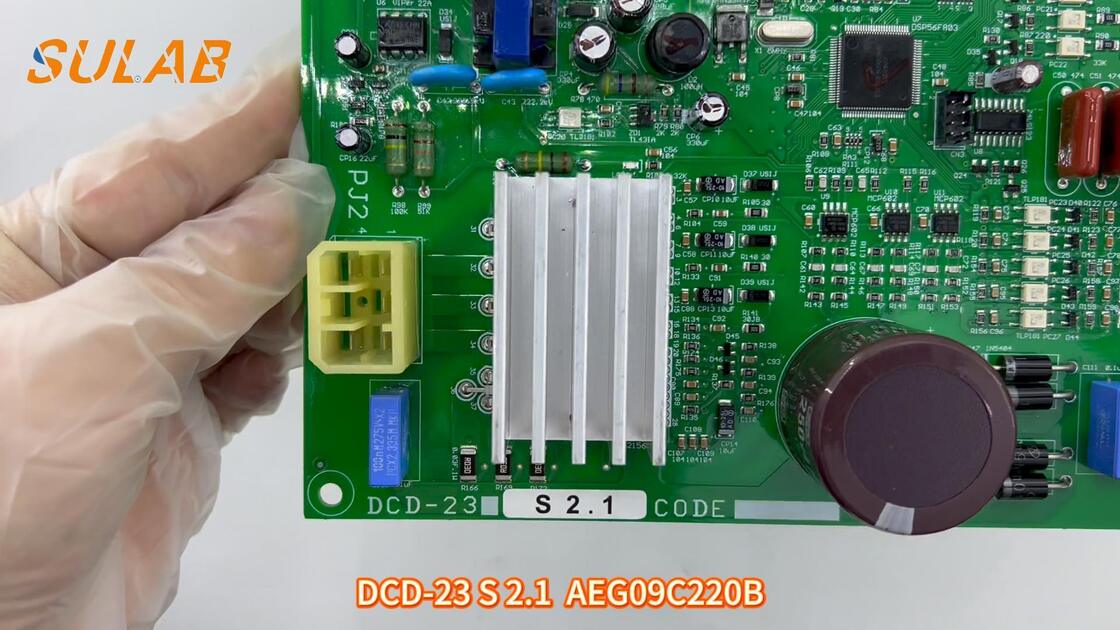

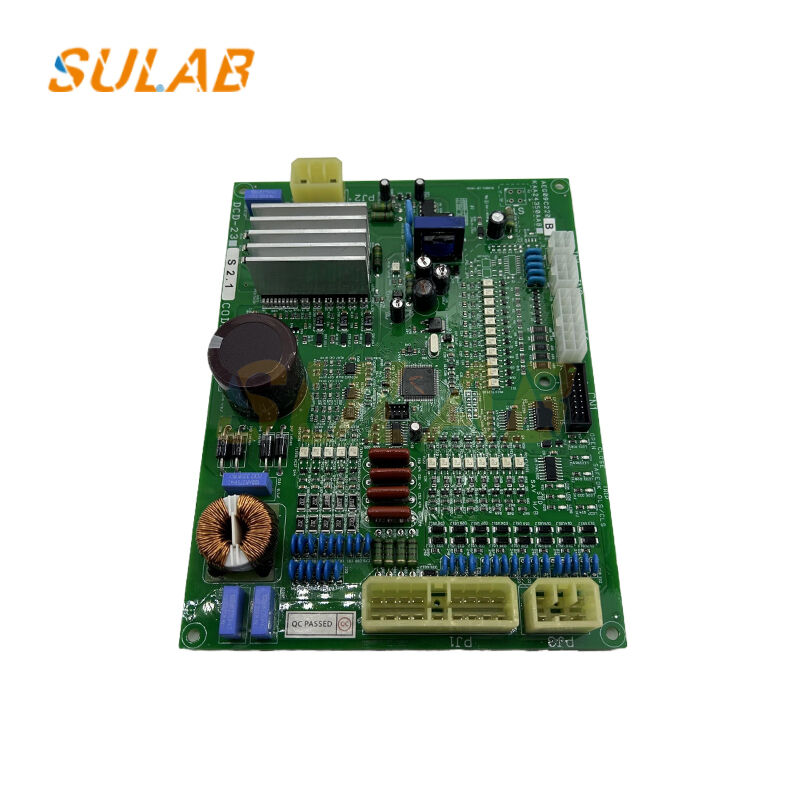

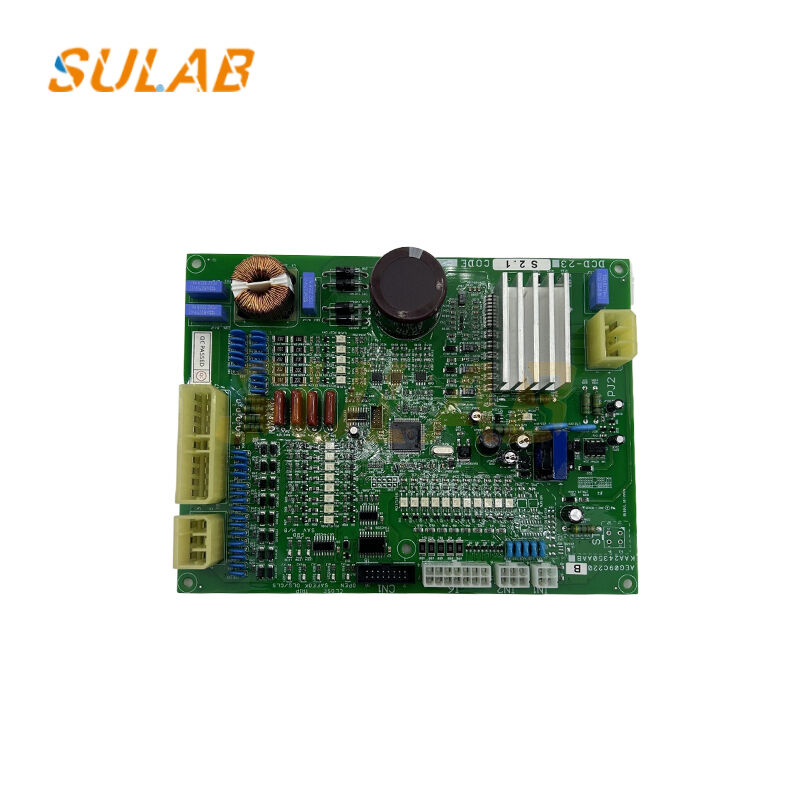

SIGMA DCD-23 S2.1 Płytka sterownika napędu drzwi windy z wejściem 24V DC i ciągłą mocą wyjściową 400W
-
Podkreślić
SIGMA DCD-23 S2.1 Płytka PCB sterowania windą
,Płytka napędu drzwi z wejściem 24V DC
,Płytka sterownika napędu drzwi windy z ciągłą mocą wyjściową 400W
-
TypPłyta kontrolera operatora drzwi windy
-
Nazwa produktuSIGMA DCD-23 S2.1 Płyta kontrolera operatora drzwi windy
-
Czas gwarancji6 miesięcy
-
TransportŻądanie klientów, DHL TNT FEDEX UPS, dostawa morska
-
AplikacjaCzęści windy
-
Rodzaj działalnościproducent
-
Słowa kluczoweLG-Sigma DCD-23 PCB maszyny do drzwi — wysokowydajna tablica sterująca drzwiami windy — AEG09C220B K
-
Nazwa handlowaSIGMA
-
Numer modeluDCD-23 S2.1 AEG09C220B
-
Minimalne zamówienie1
-
Czas dostawy3-5 dni roboczych
-
Zasady płatnościD/A, D/P, T/T, Western Union, MoneyGram
SIGMA DCD-23 S2.1 Płytka sterownika napędu drzwi windy z wejściem 24V DC i ciągłą mocą wyjściową 400W
Płytka operatora drzwi SIGMA DCD-23 S2.1 - Oryginalna część zamienna do windy AEG09C220B
Płytka operatora drzwi windy SIGMA DCD-23 S2.1 (nr części AEG09C220B / KAA24350AAB) to kluczowy element sterujący, zaprojektowany z myślą o precyzyjnym i niezawodnym działaniu systemów drzwi wind. Ta wysokowydajna płytka PCB służy jako centralna jednostka przetwarzania do sterowania silnikiem drzwi, zapewniając płynne, bezpieczne i wydajne sekwencje otwierania i zamykania drzwi w instalacjach wind LG-Sigma.
Zaprojektowana z wykorzystaniem zaawansowanej technologii mikroprocesorowej, płytka DCD-23 bezproblemowo integruje się z systemami sterowania windą, aby zarządzać profilami prędkości drzwi, informacjami zwrotnymi o położeniu, kontrolą momentu obrotowego i monitorowaniem bezpieczeństwa. Jej solidna konstrukcja i sprawdzona niezawodność sprawiają, że jest to niezbędna część zamienna do konserwacji i modernizacji.
| Numer modelu | DCD-23 S2.1 |
|---|---|
| Numery części | AEG09C220B, KAA24350AAB |
| Typ płytki | PCB sterowania operatorem drzwi |
| Metoda sterowania | Sterowanie falownikiem VVVF z informacją zwrotną o położeniu |
| Napięcie wejściowe | 24V DC ±10% (obwód sterowania) / 110-220V AC (obwód zasilania) |
| Moc wyjściowa | 400W ciągła, 800W szczytowa (3 sekundy) |
| Wyjścia sterujące | 3-fazowe AC 0-230V, 0-120Hz |
| Wejścia sygnałowe | Czujnik strefy drzwi, informacja zwrotna z enkodera, krawędź bezpieczeństwa, kurtyna świetlna |
| Interfejs komunikacyjny | RS485 do integracji z kontrolerem windy |
| Temperatura pracy | -10°C do +60°C |
| Stopień ochrony | IP20 (płytka sterująca), IP54 po zainstalowaniu w obudowie |
| Wymiary | 200mm × 150mm × 40mm (D×S×W) |
| Waga | 0,68 kg |
| Certyfikaty | CE, UL 508, ISO9001 |
Odpowiednie dla:
- Wind LG-Sigma DSS, serii DI/DS
- Operatory drzwi: modele SAV1, SBD1, SDC, SDC-V
- Systemy drzwi przystankowych z silnikami AC indukcyjnymi lub PM
- Nowe instalacje i projekty modernizacyjne
Kompatybilne modele wind:
- Seria SIGMA DSS-1, DSS-2
- Windy komercyjne LG DI, DS
- Niestandardowe zastosowania z systemami drzwi SIGMA
- Montaż:Zainstaluj w pozycji pionowej z odpowiednią wentylacją (minimalny prześwit 50 mm)
- Okablowanie:Postępuj zgodnie ze schematem okablowania dostarczonym z płytką; upewnij się, że jest prawidłowe uziemienie
- Konfiguracja parametrów:Użyj serwera DOA-100 lub zestawu narzędzi SVC (wersja oprogramowania 2.1 lub wyższa)
- Automatyczne strojenie silnika:Wymagane przy pierwszej instalacji dla optymalnej wydajności
- Testy bezpieczeństwa:Przeprowadź pełny test działania drzwi zgodnie z normami EN81 przed uruchomieniem
