Schneider Seria LC1D Trójfazowy Elektromagnetyczny Stycznik AC Termiczny Przekaźnik Przeciążeniowy Producent Serii LC1D Stycznik i Ochrona Silnika Sterowanie Stycznik AC 3P AC LC1D25

Schneider seria LC1D trójfazowy elektromagnetyczny stycznik AC, producent przekaźnika termicznego przeciążeniowego, stycznik serii LC1D i ochrona silnika, stycznik AC 3P LC1D25

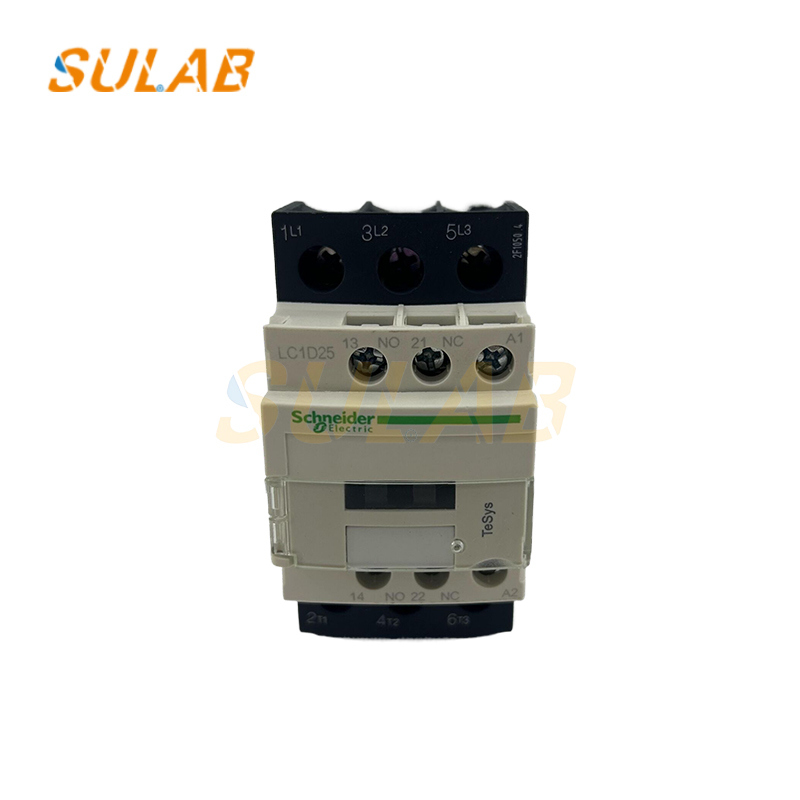

Stycznik LC1D25 jest powszechnie używanym stycznikiem AC. Poniżej znajduje się szczegółowe wprowadzenie:
Podstawowe parametry:
Znamionowe napięcie izolacji: 690V.
Znamionowy prąd pracy: W kategorii użytkowania AC-3, 25A przy 380V/400V, 18A przy 660V/690V.
Napięcie obwodu sterowania: Napięcia cewek AC obejmują 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V i 600V; napięcia cewek DC obejmują 24V, 36V, 48V, 110V i 220V.
Styki pomocnicze: Zazwyczaj 1 NO (normalnie otwarty) + 1 NC (normalnie zamknięty).
Cechy produktu:
Kompaktowa konstrukcja: Wykorzystuje osłonięty mechanizm bezpośredniego działania z podwójnymi stykami rozłączającymi, urządzenie to jest kompaktowe i lekkie.
Niezawodne działanie: Charakteryzuje się niskim zużyciem energii, długą żywotnością i bezpieczeństwem, posiada żywotność elektryczną do 1 miliona cykli i żywotność mechaniczną do 10 milionów cykli w kategorii pracy AC-3.
Łatwa instalacja: Może być montowany na płycie podstawy lub na szynie DIN. Śruby zacisków muszą być dokręcone. Po sprawdzeniu poprawności okablowania, kilkakrotnie zasilić cewkę wciągającą przy wyłączonych stykach głównych. Obsługiwać tylko po potwierdzeniu niezawodnego działania.

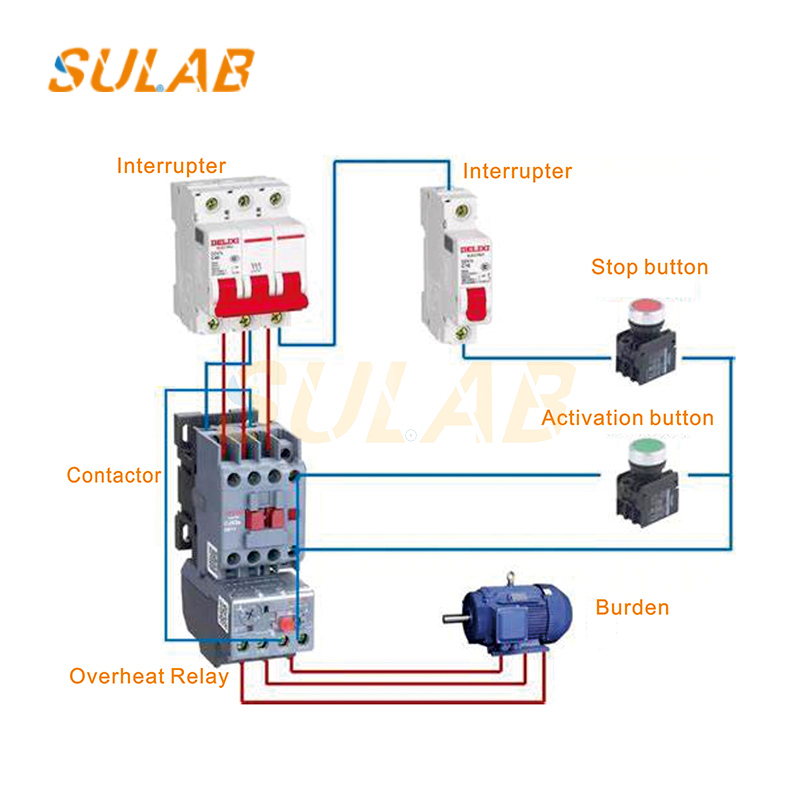

Zastosowania: Nadaje się do obwodów AC 50Hz lub 60Hz, napięcie znamionowe do 690V i prąd znamionowy do 25A. Może być używany do zdalnego łączenia i rozłączania obwodów, częstego uruchamiania i sterowania silnikami AC. Może być również połączony z przekaźnikiem termicznym w celu utworzenia rozrusznika elektromagnetycznego do ochrony przed przeciążeniem.
