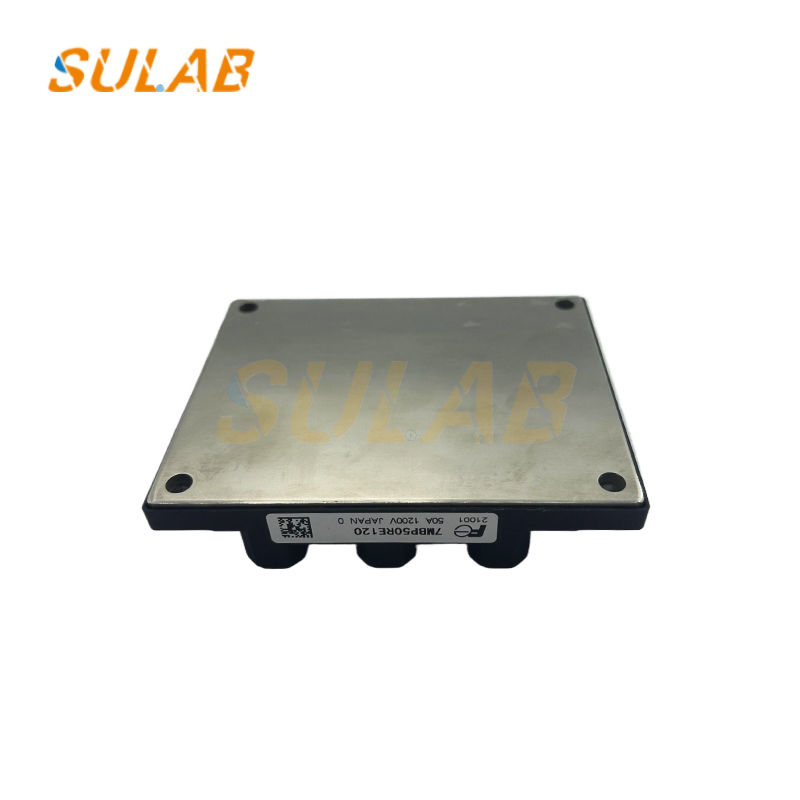

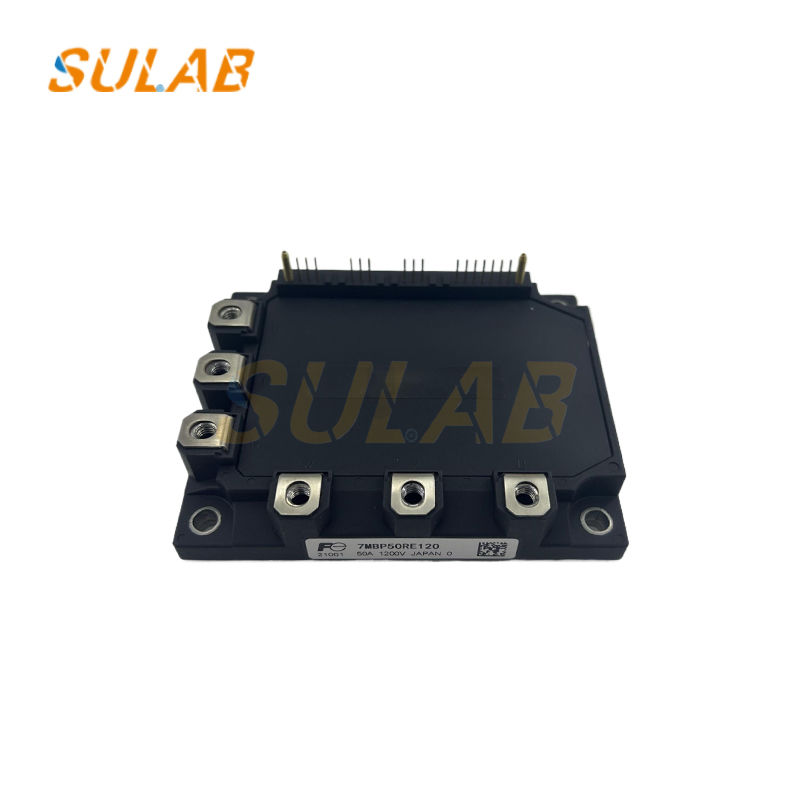

SULAB Moduł IGBT windy 7MBP50RE120 1200V 50A Kierowca

Moduł sterownika modułu IGBT do windy, importowany, nowy, oryginalny moduł zasilania o doskonałej jakości 7MBP50RE120

Podstawowe parametry:
Napięcie kolektor-emiter (Vces): 1200V
Prąd kolektora DC (Ic): 50A
Prąd kolektora 1ms (Icp): 100A
Rozpraszanie mocy kolektora (na tranzystor): 300W
Temperatura obudowy podczas pracy (Topr): -20°C do 100°C
Temperatura przechowywania (Tstg): -40°C do 125°C
Cechy:
Ochrona termiczna: Bezpośrednio monitoruje temperaturę złącza IGBT, aby zapewnić, że urządzenie pozostaje w bezpiecznym zakresie temperatur pracy, zapobiegając uszkodzeniom spowodowanym przegrzaniem.
Niskie straty mocy i miękkie przełączanie: Zoptymalizowana wydajność przełączania zmniejsza straty i zapewnia płynniejsze przejścia przełączania, poprawiając tym samym efektywność energetyczną.
Wysoka wydajność i wysoka niezawodność: Ochrona przed przegrzaniem zwiększa stabilność IGBT w trudnych warunkach pracy. Zintegrowany układ sterowania znacznie zmniejsza liczbę komponentów, poprawiając ogólną niezawodność systemu.
Wyjście alarmowe: Zapewnia sygnały alarmowe zarówno po stronie P, jak i N, ułatwiając monitorowanie i diagnozowanie stanu systemu.

Konwersja i kontrola mocy: Moduł ten integruje IGBT i powiązane obwody sterujące w celu konwersji mocy DC na trójfazową moc AC, zapewniając zmienną częstotliwość i napięcie zasilania dla obciążeń, takich jak silniki, umożliwiając kontrolę prędkości silnika. Na przykład w małych i średnich windach moduł 7MBP50RE120 precyzyjnie reguluje prędkość silnika w oparciu o stan pracy windy i polecenia sterujące, zapewniając płynne działanie windy.

Regeneracja energii i oszczędność energii: Kiedy silnik zwalnia lub hamuje, generuje nadmiar energii. Moduł 7MBP50RE120 konwertuje tę energię na energię elektryczną i zwraca ją do sieci lub przechowuje do późniejszego wykorzystania, poprawiając tym samym efektywność energetyczną systemu i osiągając oszczędności energii.

Ochrona: Moduł zawiera różne funkcje ochronne, aby zapewnić bezpieczną pracę jego samego i systemu. Na przykład ochrona nadprądowa (OC) szybko wyłącza obwód, gdy prąd przekracza wartość znamionową, zapobiegając uszkodzeniu urządzenia z powodu nadprądu. Ochrona przed zwarciem (SC) natychmiast reaguje na zwarcia, zapobiegając uszkodzeniu sprzętu. Ochrona przed zbyt niskim napięciem zasilania sterownika (UV) wyłącza moduł, gdy napięcie zasilania sterownika jest zbyt niskie, zapobiegając nieprawidłowemu działaniu modułu z powodu niewystarczającego napięcia. Ochrona przed przegrzaniem (OH) bezpośrednio monitoruje temperaturę złącza IGBT i automatycznie uruchamia ochronę, gdy temperatura jest zbyt wysoka, zapobiegając awarii urządzenia z powodu przegrzania.

Diagnoza usterek i alarm: Moduł 7MBP50RE120 zapewnia sygnały alarmowe zarówno po stronie P, jak i N. Gdy moduł wykryje usterkę lub nieprawidłowość, wysyła odpowiedni sygnał alarmowy, umożliwiając personelowi natychmiastowe monitorowanie stanu systemu oraz przeprowadzanie diagnozy i naprawy usterek.

Uproszczona konstrukcja systemu: Ponieważ moduł ma wbudowane obwody sterownika i ochrony, konstrukcja obwodów peryferyjnych jest znacznie uproszczona, zmniejszając liczbę elementów obwodu sterowania, zmniejszając złożoność i koszty systemu oraz poprawiając ogólną niezawodność systemu.
