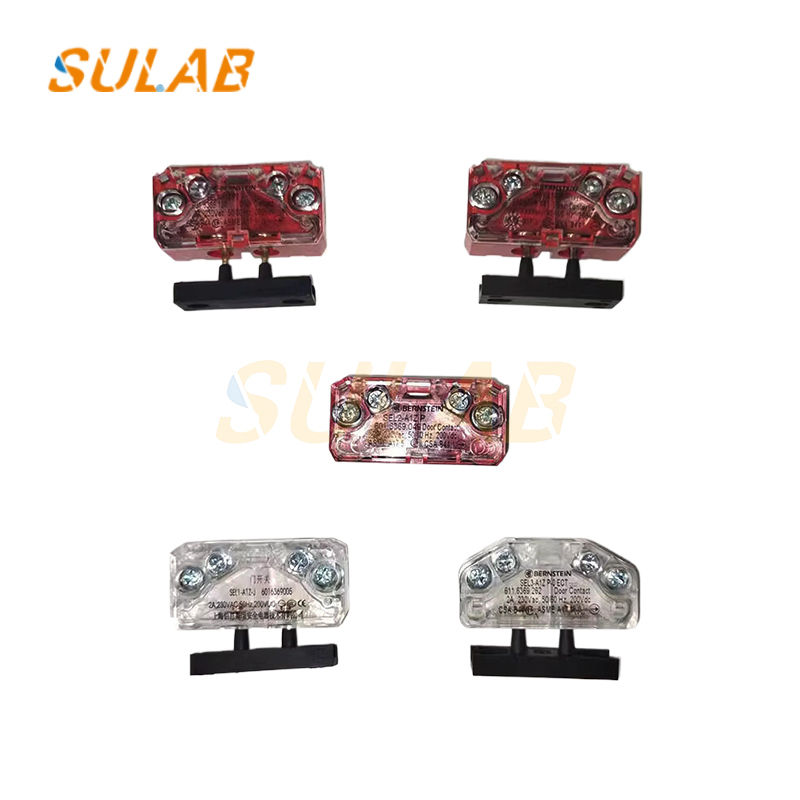

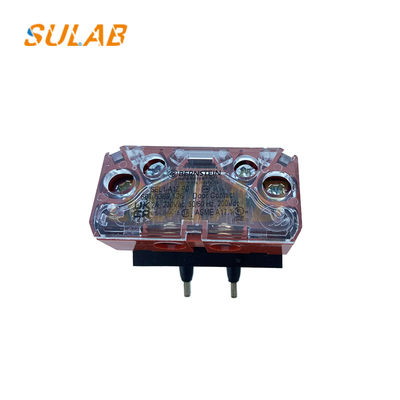

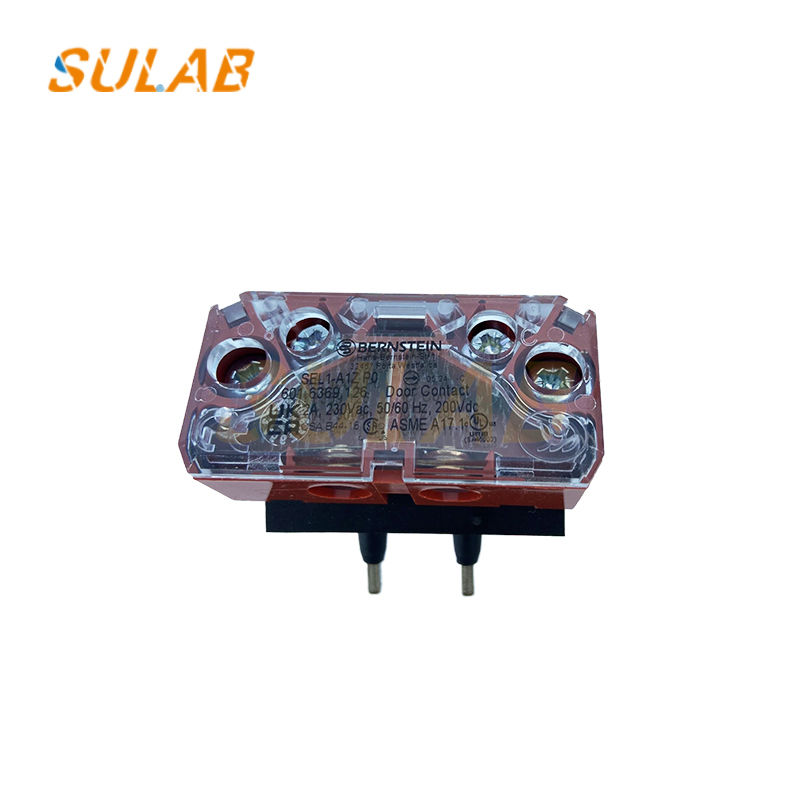

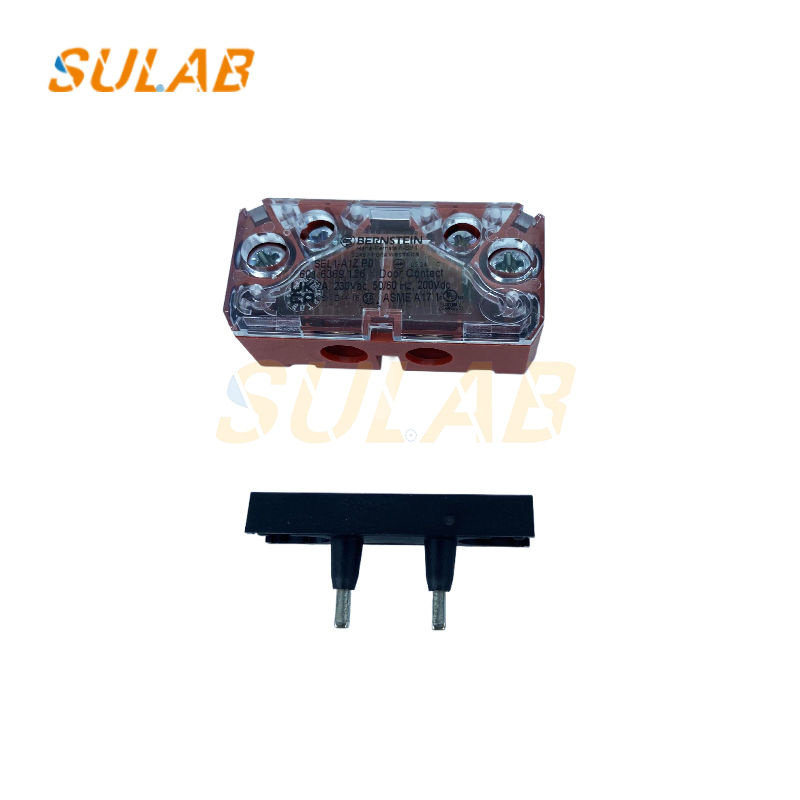

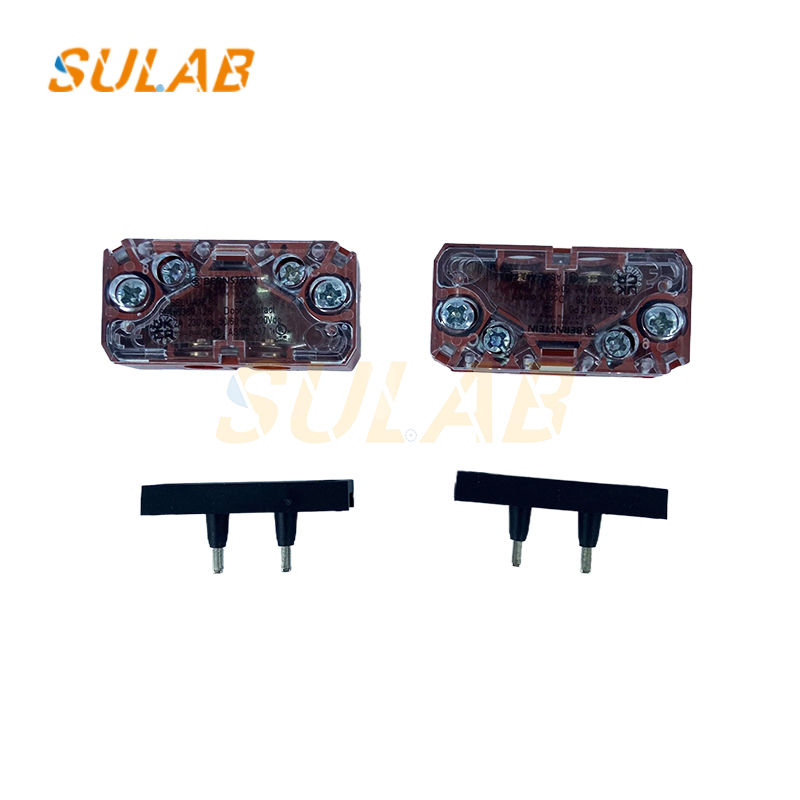

SULAB SEL1-A1ZP0 Stycznik drzwi windy 1NC IP20 16x50mm

Stycznik blokady drzwi windy, styk pomocniczy, wyłącznik krańcowy blokady drzwi windy, stycznik windy, stycznik drzwi windy SEL1-A1ZP0

SEL1-A1ZP0 to wyłącznik krańcowy drzwi windy wyprodukowany przez BERNSTEIN i należy do serii SEL. Poniżej znajduje się opis:

Zasada działania: Styki przełącznika są zaprojektowane ze sprężynami. Za każdym razem, gdy są uruchamiane, płytka stykowa i głowica operacyjna podlegają ruchowi mechanicznemu, usuwając brud, kurz i warstwy tlenków, zapewniając niezawodny kontakt elektryczny.
Typ styku: styk 1NC.
Stopień ochrony: IP20.
Żywotność mechaniczna: Ponad 10 milionów cykli przełączania.
Wymiary: 16 mm wys. × 50 mm szer. × 24,5 mm głęb.
Materiał obudowy: PC (UL94-V0), dostępny w kolorze czerwonym lub przezroczystym.
Temperatura otoczenia: od –30°C do +70°C.

Określ miejsce instalacji.
Zgodnie z rysunkami operatora drzwi windy, SEL1-A1ZP0 jest zwykle instalowany w pobliżu mechanizmu blokującego drzwi przystankowych lub drzwi kabiny. Musi precyzyjnie współdziałać z mechanicznym wyzwalaczem operatora drzwi (takim jak hak blokady lub cięgno):
Gdy drzwi są całkowicie zamknięte, mechaniczny wyzwalacz powinien niezawodnie naciskać głowicę operacyjną przełącznika, powodując, że styki są w stanie „zamkniętym” lub „otwartym” (w zależności od projektu obwodu, styki 1NC są normalnie zamknięte i otwierają się po naciśnięciu).
Gdy drzwi się otwierają, wyzwalacz się rozłącza, automatycznie resetując przełącznik i przełączając stan styku.
Miejsce instalacji musi zapewniać, że kontakt między przełącznikiem a wyzwalaczem nie zakleszcza się podczas procesu otwierania i zamykania drzwi, a skok wyzwalacza spełnia specyfikacje przełącznika (zazwyczaj skok wyzwalacza 1-3 mm jest wystarczający do niezawodnej pracy).
