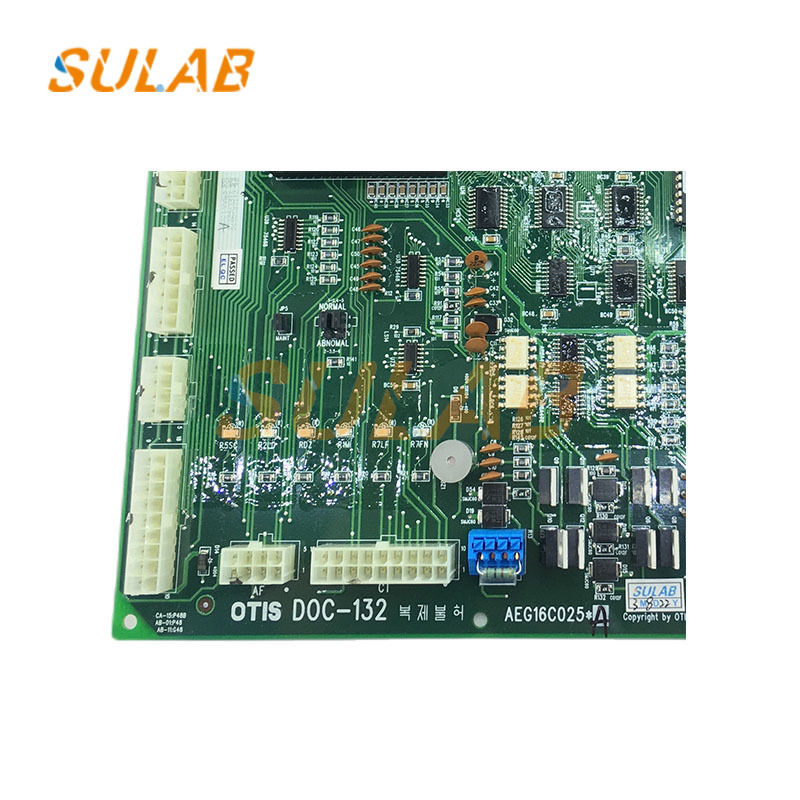

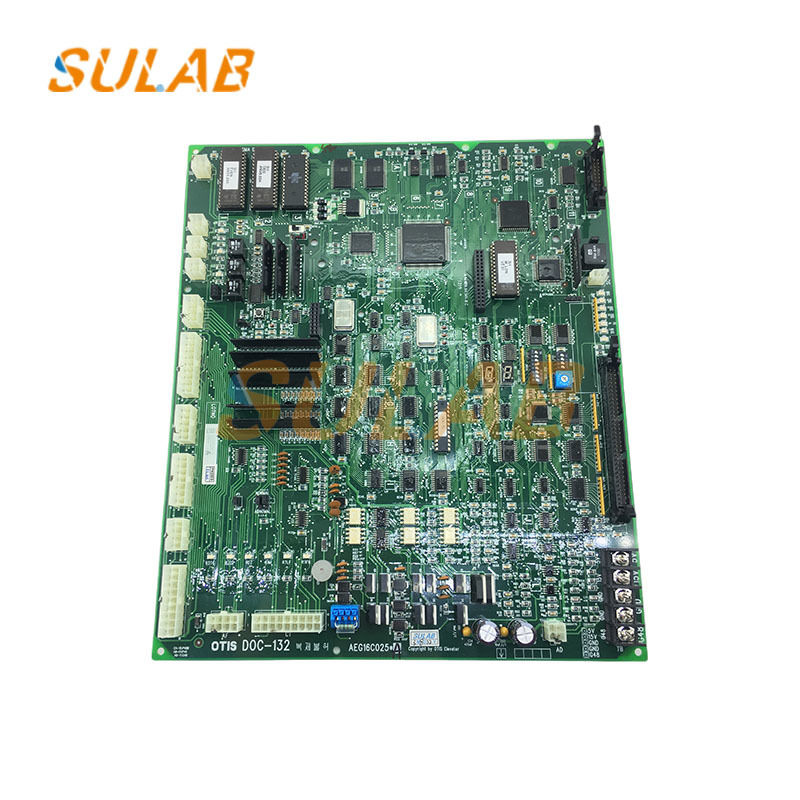

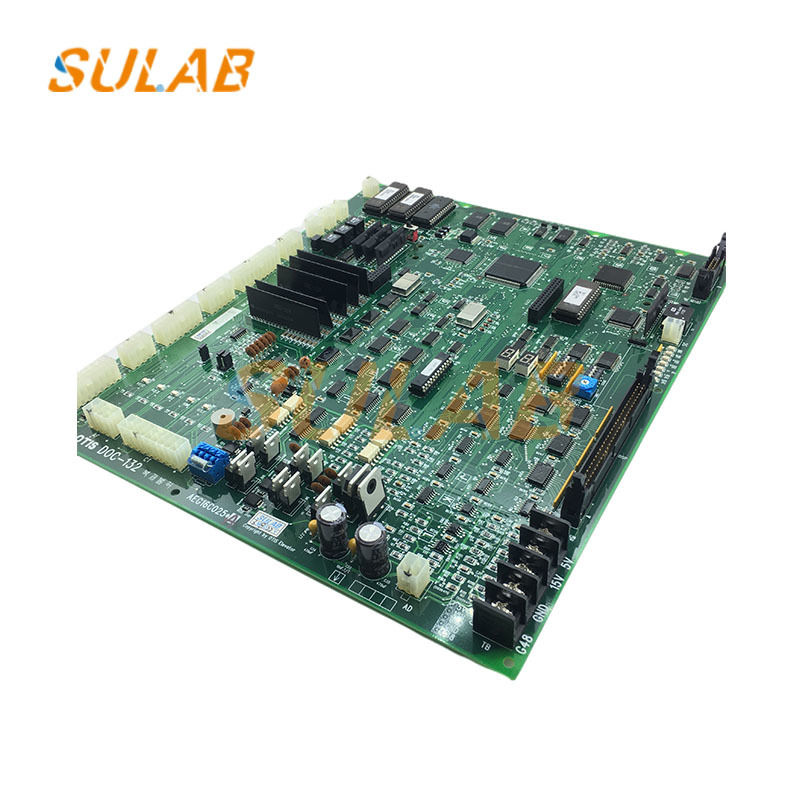

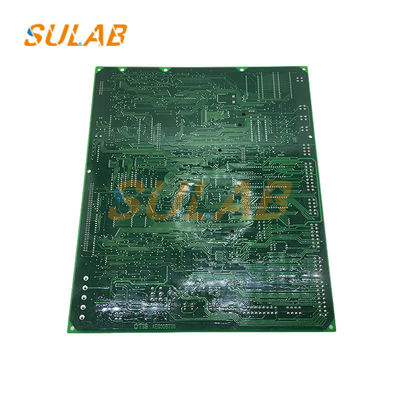

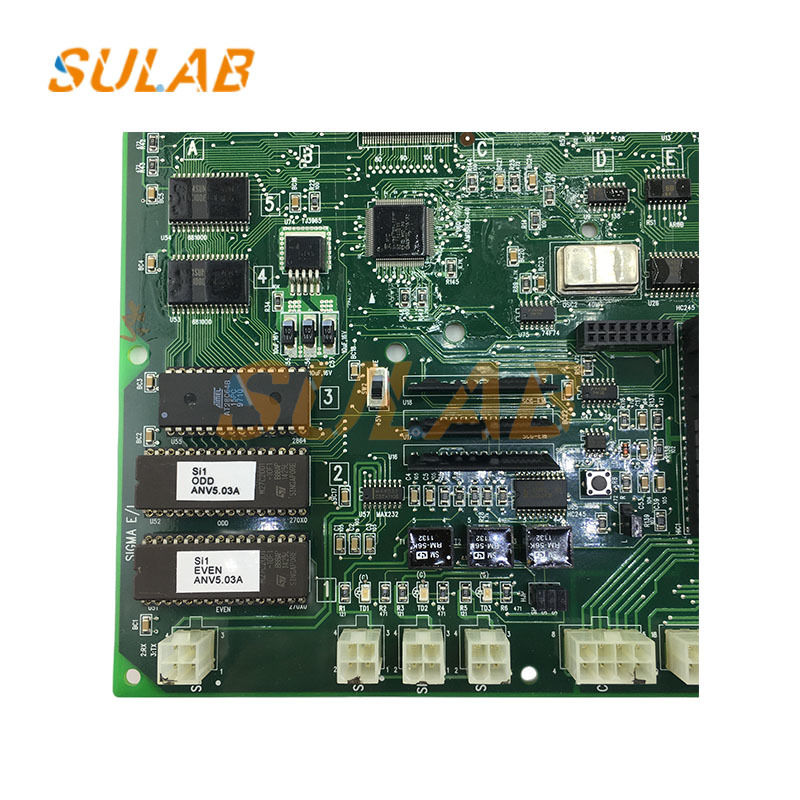

SULAB Płyta sterowania windy DOC-132 AEG16C025A 24V PCB

Płyta sterowania windy LG PCB Płyta główna windy Wysokiej jakości hurtowa płyta główna windy DOC-132 AEG16C025A

Podstawowe informacje: Ta płyta główna jest produkowana w Chinach i jest komponentem windy. Numer modelu: DOC-132, znany również jako AEG16C025*A, jest używany głównie w windach mieszkalnych i innych zastosowaniach.
Funkcje funkcjonalne: Jako kluczowy komponent systemu sterowania windą, pełni ważne funkcje, takie jak sterowanie pracą windy, ochrona bezpieczeństwa i transmisja sygnału. Umożliwia funkcje takie jak pomiar wysokości piętra, ręczna obsługa LRT, tryb testowy POSI, tryb ścinania 110% i reset danych CRT. Może również zapewniać ochronę silnika przed przetężeniem i przeciążeniem, automatyczne sterowanie oświetleniem i wentylatorem w kabinie, blokadę windy na stacji bazowej, zdalny interfejs blokady windy oraz kontrolę kartą IC poleceń kabiny i korytarza.
Typowe usterki i objawy: Gdy ta płyta główna ulegnie awarii, winda może nie uruchomić się lub często zatrzymywać się podczas pracy, sygnały poleceń mogą być utracone lub błędnie interpretowane, urządzenia zabezpieczające mogą nie działać prawidłowo, a na wyświetlaczu mogą pojawiać się zniekształcone lub puste znaki.

Pozycjonowanie i zabezpieczanie płyty głównej

Zgodnie z wyznaczonymi otworami montażowymi w szafie sterowniczej, umieść płytę główną mocno na wsporniku montażowym. Upewnij się, że złącza płyty głównej (takie jak złącze zasilania, złącze komunikacyjne i złącze I/O) są zorientowane w sposób ułatwiający okablowanie i unikaj nadmiernego zginania kabli.

Użyj dostarczonych śrub, aby dokręcić je równomiernie po przekątnej (moment obrotowy powinien być zgodny z instrukcją. Zbyt luźna śruba może spowodować słaby kontakt, a zbyt mocna śruba może uszkodzić płytę główną PCB). Jeśli powierzchnia montażowa jest nierówna, włóż podkładki izolacyjne w celu wypoziomowania.

Podłączanie kabla (kluczowy krok)

Podłączanie zasilania: Zlokalizuj złącze zasilania płyty głównej (zazwyczaj oznaczone jako "DC24V", "GND" lub "AC110V"; szczegółowe informacje znajdują się w instrukcji). Użyj multimetru, aby potwierdzić, że napięcie wejściowe spełnia wymagania płyty głównej (głównie DC24V ± 5%). Podłącz bieguny dodatnie i ujemne prawidłowo (nieprawidłowe podłączenie może uszkodzić moduł zasilania płyty głównej). Połączenie magistrali komunikacyjnej: Połącz linie komunikacyjne (takie jak RS485 lub dedykowana magistrala) między płytą główną a panelem sterowania windą i panelem wezwań na korytarzu. Rozróżnij linie "A" i "B" lub linie "CAN-H" i "CAN-L", upewnij się, że połączenia są bezpieczne i uziemiaj ekran na jednym końcu, aby zmniejszyć zakłócenia.
Połączenie interfejsu I/O: Podłącz przewody wejściowe i wyjściowe dla obwodu bezpieczeństwa, sygnału blokady drzwi, wyłącznika krańcowego, sprzężenia zwrotnego stycznika i innych obwodów zgodnie z rozkładem pinów w instrukcji. Każdy kabel powinien być zaciskany do zacisku, aby zapobiec zwarciom spowodowanym przez odsłonięte przewody. Po okablowaniu użyj opasek kablowych, aby uporządkować kable i związać je oddzielnie od kabli wysokiego napięcia (takich jak kable silnika).
Uziemienie: Zacisk uziemiający płyty głównej (oznaczony jako "PE" lub "symbol uziemienia") powinien być podłączony do szyny uziemiającej szafy sterowniczej za pomocą dwukolorowego przewodu żółto-zielonego. Rezystancja uziemienia powinna wynosić ≤4Ω, aby zapobiec uszkodzeniu płyty głównej przez elektryczność statyczną lub upływ prądu.
