SULAB XAA25140AFB Tablica Wyświetlacza Wyjścia Windy dla Systemów Równoległych

Oryginalna nowa płyta PCB akcesoriów do windy, wyświetlacz LOP, wyświetlacz wyjściowy windy XAA25140AFB

Marka i model: Ten panel wyświetlacza to OTIS, model XAA25140AFB i należy do serii paneli wyświetlaczy wezwań w holu HBP16.
Zastosowanie: Głównie odpowiedni do równoległych systemów wind, może być zainstalowany na zewnątrz drzwi holu windy, aby wyświetlać informacje takie jak aktualny stan pracy windy i położenie piętra, a także zapewniać przycisk wezwania dla pasażerów.
Funkcje funkcjonalne: Działa poprzez odbieranie sygnałów wezwań pasażerów za pośrednictwem wejść przycisków, przetwarzanie ich za pomocą mikrokontrolera (MCU) i przesyłanie ich do głównego kontrolera windy za pośrednictwem interfejsu komunikacyjnego. Odbiera również dane z głównego kontrolera w celu aktualizacji wyświetlacza, takie jak aktualne piętro windy i kierunek jazdy.

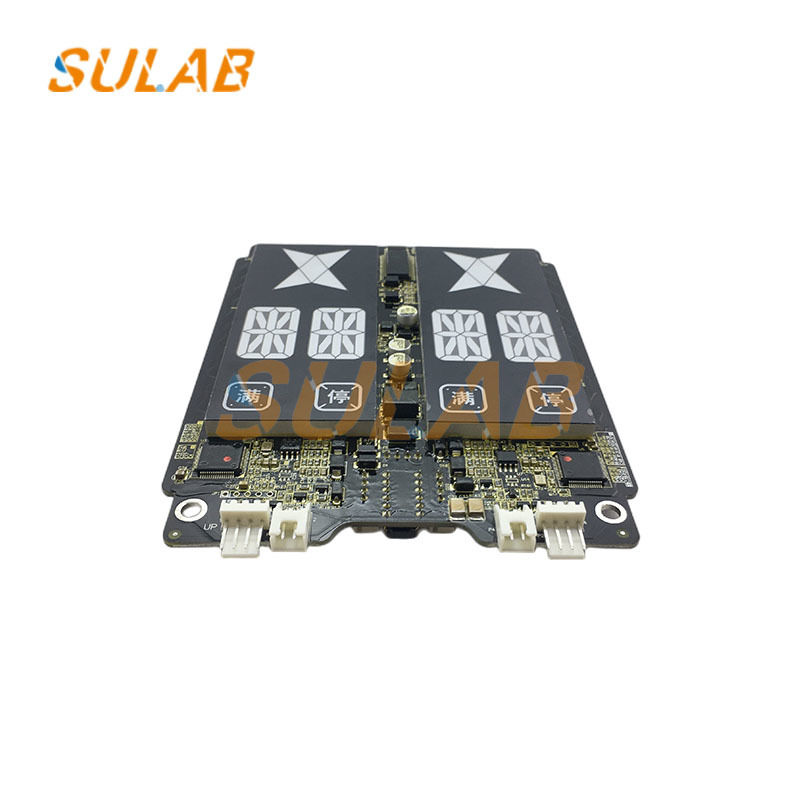

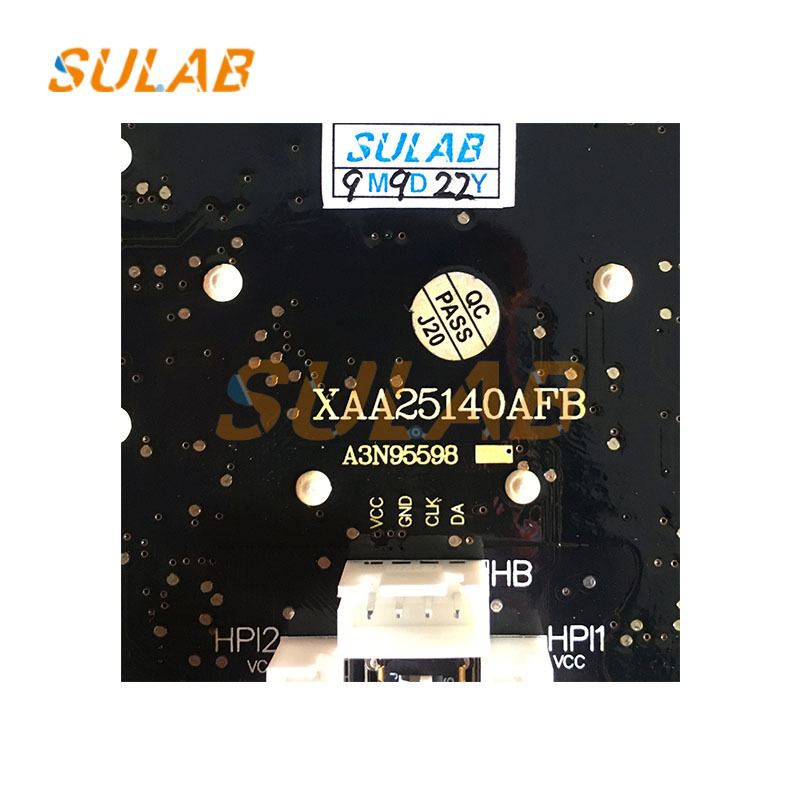

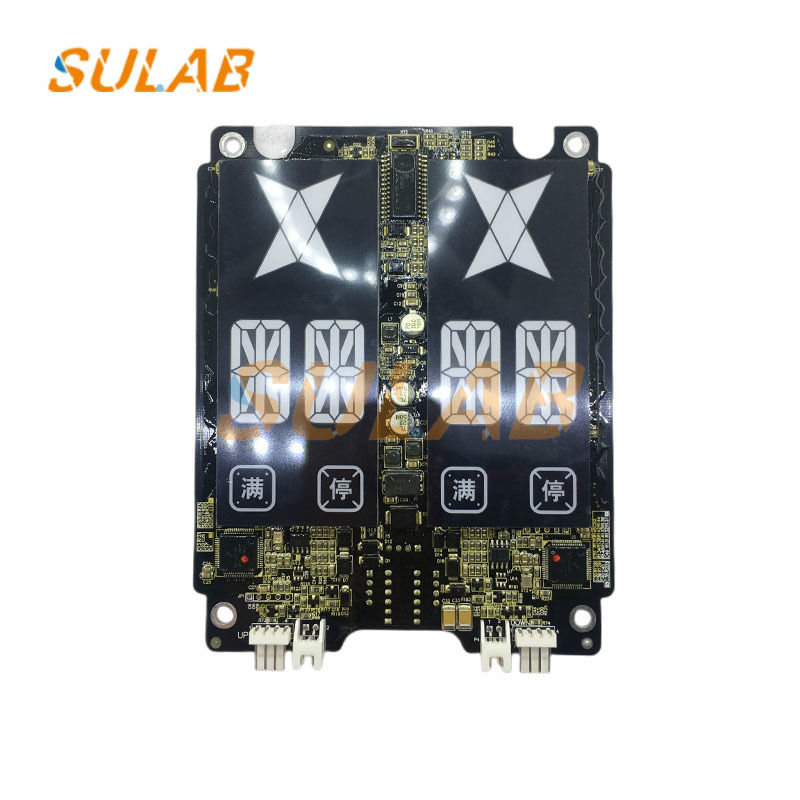

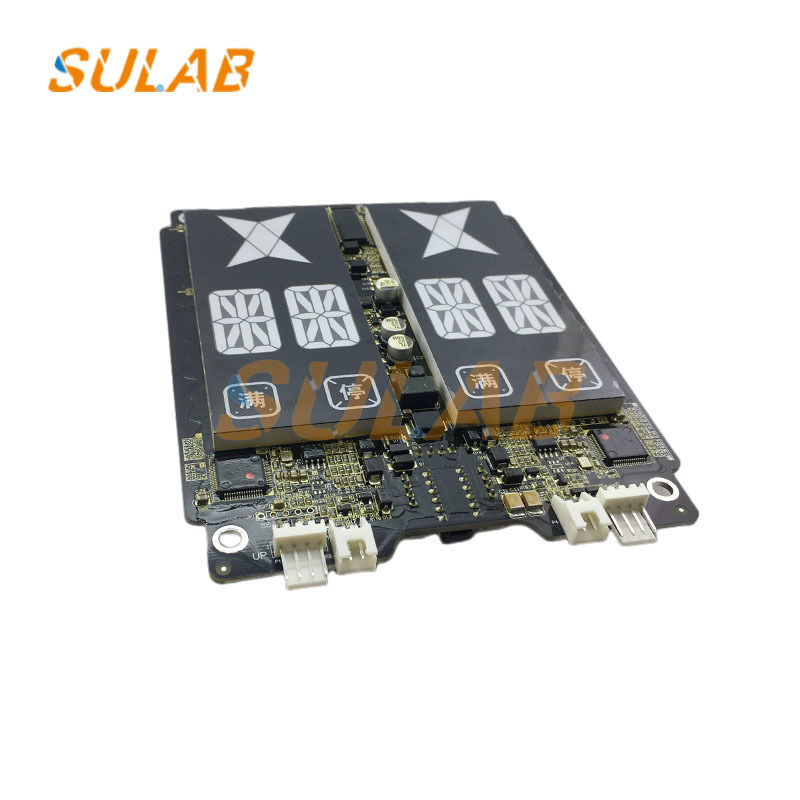

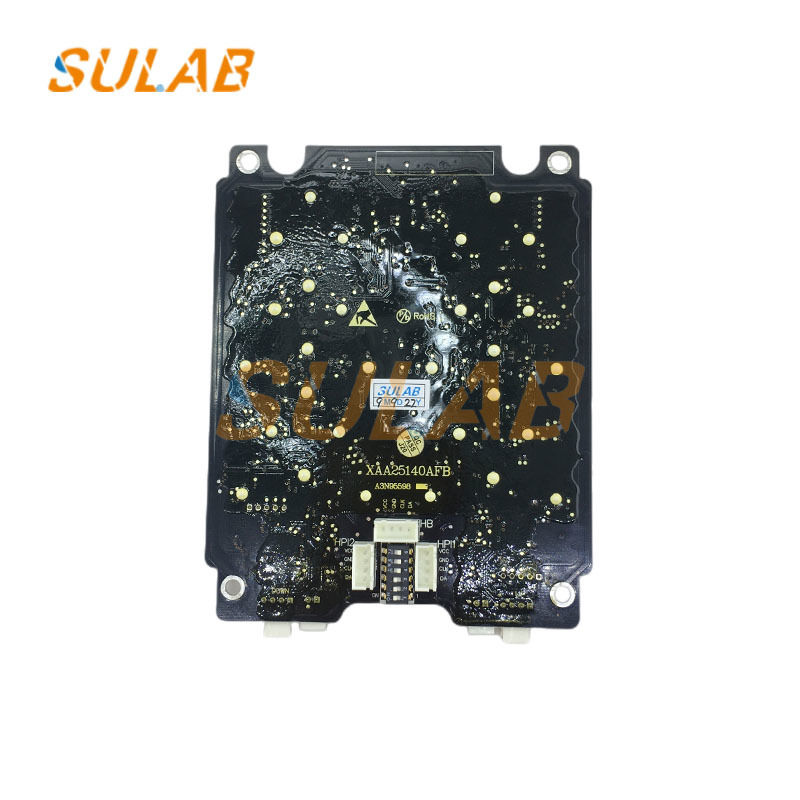

Wygląd: Panel wyświetlacza to czarna płytka drukowana z cyfrową rurką LED lub wyświetlaczem matrycowym do wyświetlania numerów pięter i strzałek kierunkowych, a także przycisku wezwania wciśniętego przez pasażera i powiązanych elementów obwodu.

Przygotowanie: Potwierdź, że model windy, który ma być zainstalowany, pasuje do panelu wyświetlacza wezwań w holu. Można to zrobić, porównując rysunki windy lub numery modeli. Przygotuj panel wezwań w holu i jego akcesoria, takie jak śruby i elementy mocujące. Przygotuj również podstawowe narzędzia, takie jak śrubokręt i wiertarka elektryczna, a także narzędzia pomiarowe, takie jak miarka. Upewnij się, że szyb windy jest wolny od przeszkód, które mogłyby utrudniać instalację.
Określ lokalizację instalacji: Zgodnie z rysunkami konstrukcyjnymi windy lub instrukcją instalacji, panel wezwań w holu jest zwykle instalowany obok drzwi holu windy, 1,2-1,4 metra nad poziomem gruntu, z krawędzią panelu 200-300 mm od krawędzi drzwi przystankowych. W przypadku wind sterowanych grupowo panel wezwań powinien być zainstalowany między dwiema windami. Weź pod uwagę łatwość użytkowania, bezpieczeństwo i estetykę i unikaj instalacji w miejscach narażonych na kolizje.
Wstępne wiercenie: Użyj narzędzia pomiarowego, aby zaznaczyć otwory montażowe dla panelu wezwań w holu, a następnie wykonaj wstępne wiercenie wiertarką elektryczną. Zwróć uwagę na głębokość i średnicę otworu, aby upewnić się, że śruby mogą bezpiecznie zamocować panel wezwań w holu.
Mocowanie panelu wezwań w holu: Umieść panel wezwań w holu w wstępnie wywierconych otworach i zabezpiecz śrubami. Dokręcając śruby, użyj poziomicy, aby pomóc w utrzymaniu panelu wezwań w holu prostopadle do ściany, aby zapewnić płynną instalację.
Połączenie okablowania: Panel wezwań w holu XAA25140AFB wymaga kabla komunikacyjnego. Zalecamy używanie dedykowanych kabli komunikacyjnych Otis, aby zapewnić stabilną transmisję sygnału. Podłącz panel prawidłowo zgodnie z instrukcjami producenta, upewniając się, że złącza są zabezpieczone i nie poluzowane. Jeśli panel wezwań w holu wymaga zewnętrznego zasilania, podłącz kabel zasilający. Zawsze odłączaj zasilanie windy przed podłączeniem i upewnij się, że izolacja jest prawidłowa.
Testowanie funkcjonalne: Po instalacji przywróć zasilanie windy i przeprowadź wiele testów. Naciśnij przyciski wezwania w górę i w dół, aby sprawdzić reakcję. Sprawdź również, czy wyświetlacz piętra działa prawidłowo i czy występują jakieś alarmy błędów. Jeśli zostaną wykryte jakiekolwiek problemy, natychmiast rozwiąż problemy z okablowaniem lub ponownie sprawdź procedury instalacji.
