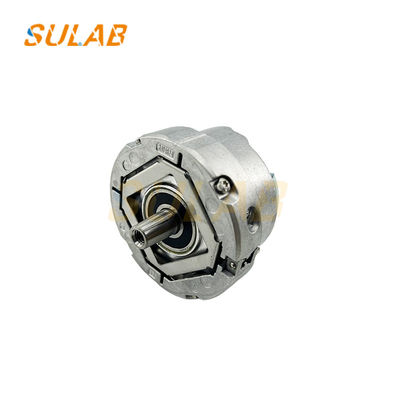

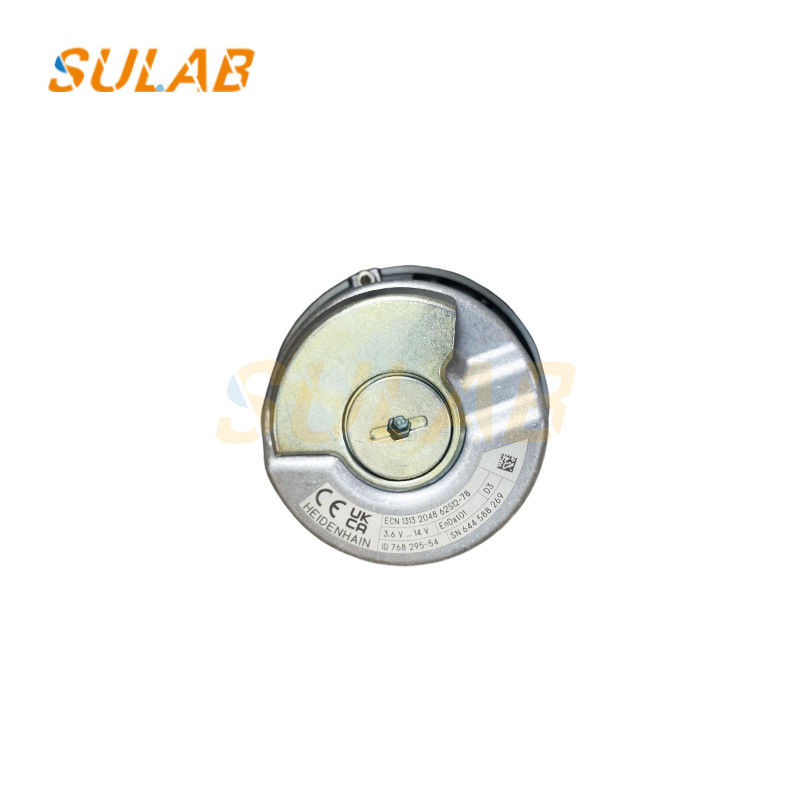

Winda Rotary Synchronous Host Brand New Genuine Host Encoder ECN 1313 2048

Winda Rotary Synchronous Host Brand New Genuine Host Encoder ECN 1313 2048

Funkcja:
Wykrywanie pozycji: dokładne pomiar kąta obrotu i pozycji podnośnika, a następnie uzyskanie w czasie rzeczywistym informacji o konkretnej pozycji wagonu podnośnika w szybie.Na przykład:, poprzez liczenie i przetwarzanie impulsów kodera, system może dokładnie wiedzieć, na którym piętrze znajduje się wagon windy i jak daleko jest od docelowego piętra,udostępnianie podstawowych danych dotyczących parkingu na poziomie windy i wyświetlania podłogi.
Odpowiedzi o prędkości: Przetwarzanie informacji o prędkości z hosta windy na sygnał elektryczny i przekazywanie go do systemu sterowania.System sterowania monitoruje prędkość pracy windy w czasie rzeczywistym na podstawie tego sygnału zwrotnego, aby zapewnić, że windy działa zgodnie z ustawioną krzywą prędkościW przypadku gdy rzeczywista prędkość odbiega od ustawionej prędkości, system sterowania może dokonać terminowych dostosowań w celu zapewnienia płynności i bezpieczeństwa pracy windy.podczas przyspieszenia lub opóźnienia windy, koder może przekazywać informacje zwrotne o zmianie prędkości w czasie rzeczywistym, co pozwala systemowi precyzyjnie kontrolować moc silnika i osiągać płynne przejście prędkości.
Ocena kierunku biegu: może określić kierunek obrotu winda, aby określić, czy winda biegnie w górę czy w dół.Informacje te są kluczowe dla systemu sterowania windą, aby dokonywać prawidłowych logicznych osądów i operacjiNa przykład w zakresie sterowania drzwiami podłogowymi i przetwarzania sygnału połączenia system musi odpowiednio reagować zgodnie z kierunkiem jazdy windy.

Kroki montażowe
Czyszczenie części montażowej: Wytrzyj z czystą drobną szmatą spinalną szybę kodera i spinalną otwórkę węgla instalacyjnego w celu usunięcia oleju, pyłu i zanieczyszczeń itp.w celu zapewnienia czystości powierzchni sparowania wstecznej.
Instalacja korpusu kodera: wprowadzenie zagęszczonego wału kodera do zagęszczonego otworu wału tak, aby oba były ściśle połączone,a następnie użyć śrub odpowiednich specyfikacji (takich jak M5 × 50), aby podłączyć koder do wału. moment zaciskania wynosi zazwyczaj 5Nm.
Ustawienie i mocowanie: delikatnie obróć koder, aby sprawdzić, czy obraca się elastycznie.zacisnąć śruby napięcia kodera. moment zaciskania wynosi zazwyczaj 0,65Nm.
Instalacja krótkiej linii kodującej: instaluj krótką linię kodującą zgodnie z metodą pokazaną na rysunku.Nie używaj nadmiernego siły do deformacji szpilki, a następnie zainstalować tylną osłonę kodera.
Podłączenie długiej linii kodującej: podłącz męską głowę DB15 długiej linii kodującej do kobiecej głowy DB15 krótkiej linii i zaciśnij śruby na męskiej głowie DB15 długiej linii.
