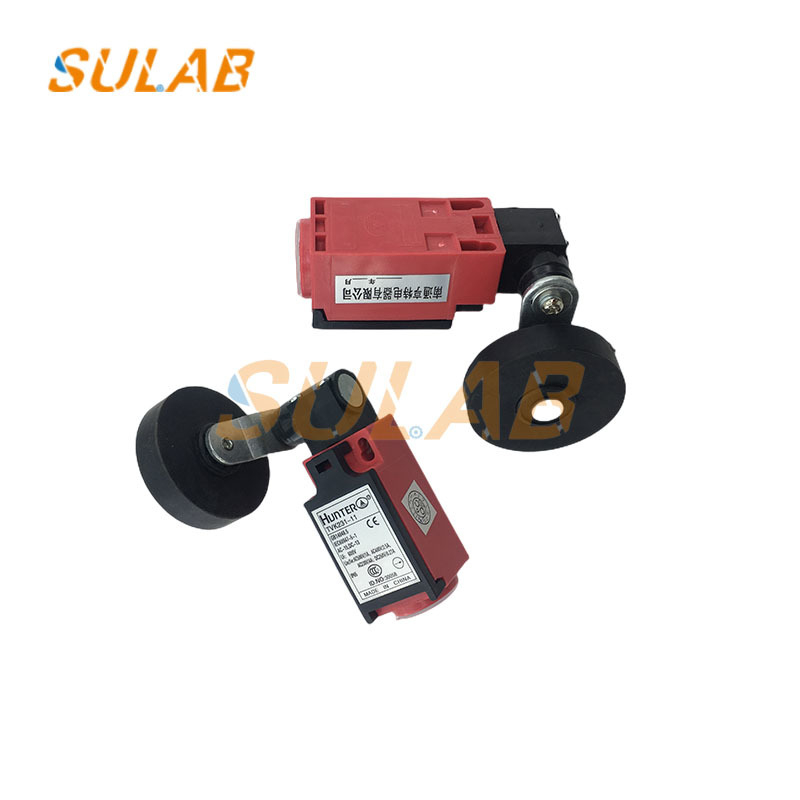

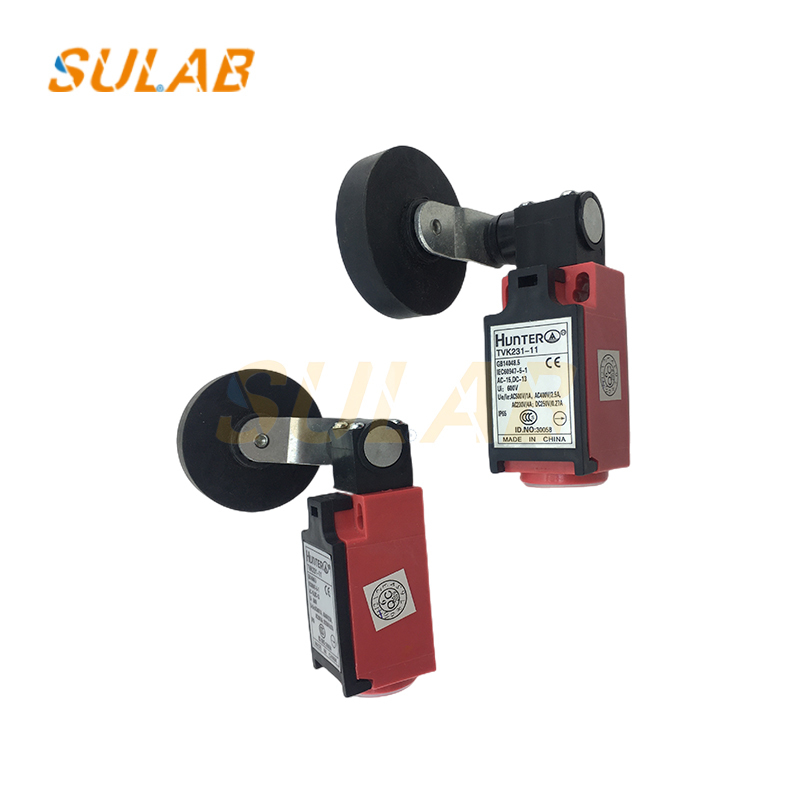

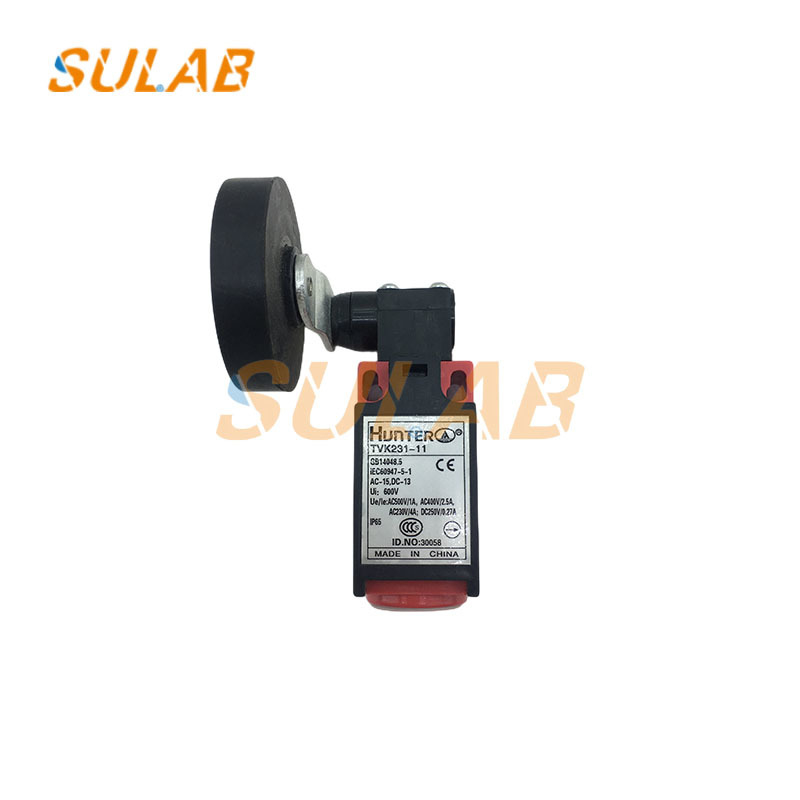

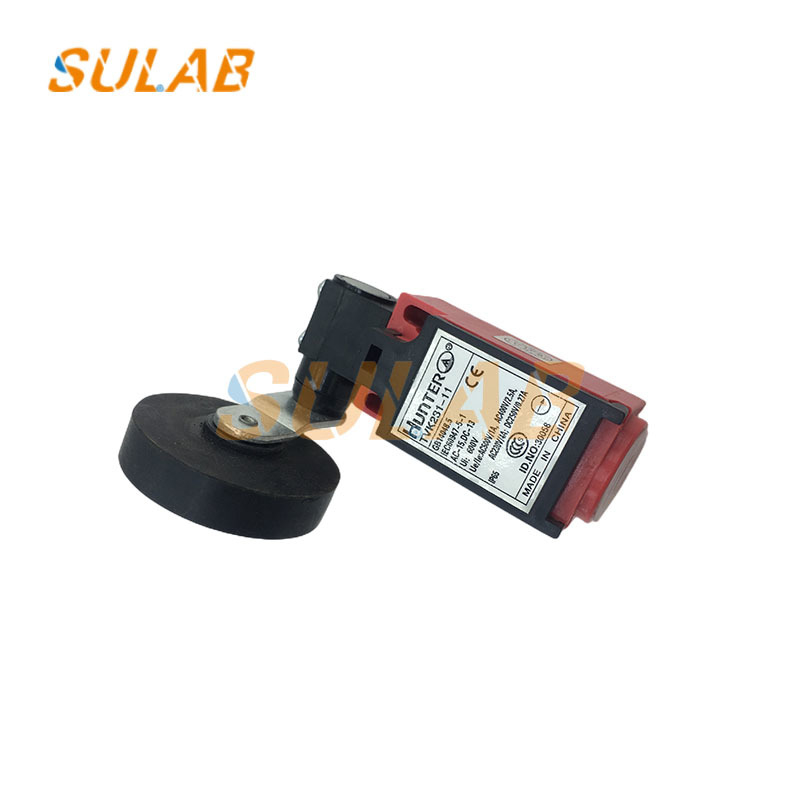

SULAB TVK231-11 Przełącznik ograniczający podróż windy 1-2 mm Gap

Akcesoria do wind - Wyłącznik krańcowy wysokiej jakości, nowy kontroler windy, wyłącznik blokady drzwi windy, wyłącznik krańcowy TVK231-11

Metoda instalacji
Określ lokalizację instalacji: Na podstawie zakresu ruchu ruchomych części urządzenia, zainstaluj wyłącznik krańcowy w pobliżu końca jego ruchu, aby zapewnić, że wyłącznik krańcowy dokładnie wykryje, kiedy część osiągnie ustawioną pozycję.
Wybierz metodę montażu: Typowe metody montażu obejmują mocowanie śrubami i zaciskanie. Wybierz odpowiednią metodę montażu w oparciu o typ wyłącznika krańcowego i strukturę urządzenia. Użyj odpowiednich elementów mocujących, takich jak śruby lub zaciski, aby bezpiecznie zamocować wyłącznik krańcowy w wybranej lokalizacji.
Upewnij się o relacji między elementem wyzwalającym a ruchomą częścią: Upewnij się, że element wyzwalający wyłącznika krańcowego, taki jak trzpień lub rolka, jest prostopadły do powierzchni styku ruchomej części, pozostawiając szczelinę 1-2 mm, aby zapobiec sztywnemu uderzeniu. W scenariuszach uderzeń o wysokiej częstotliwości można dodać gumowe podkładki w celu pochłaniania energii.
Podłączanie obwodu: Wyłącznik krańcowy zazwyczaj ma trzy piny: wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). Podłącz jeden koniec kabla do zasilacza, kontrolera lub innego urządzenia, a drugi koniec do odpowiednich pinów na wyłączniku krańcowym. Jeśli chcesz uruchomić alarm lub sygnał, gdy maszyna się zatrzyma, podłącz kabel do zacisku NO; jeśli chcesz uruchomić sygnał lub alarm, gdy maszyna osiągnie określoną pozycję, podłącz go do zacisku NC.

Metody debugowania
Sprawdzenie instalacji i mocowania: Sprawdź, czy wyłącznik krańcowy jest prawidłowo zainstalowany i bezpiecznie zamocowany, bez luzów lub odpadania.
Test wyzwalania ręcznego: Ręcznie wyzwól wyłącznik krańcowy, aby sprawdzić, czy prawidłowo wydaje sygnał sterujący. Można to potwierdzić, obserwując włączanie i wyłączanie kontrolki lub mierząc ciągłość obwodu za pomocą multimetru.
Regulacja czułości wyzwalania: Jeśli czułość wyzwalania wyłącznika krańcowego nie spełnia wymagań, wyreguluj napięcie sprężyny lub nacisk styku. Regulacje należy wykonywać stopniowo i obserwować reakcję przełącznika.
Test symulacyjny: Włącz zasilanie i przeprowadź test symulacyjny na urządzeniu mechanicznym, aby obserwować działanie wyłącznika krańcowego podczas rzeczywistej pracy. Upewnij się, że wyzwala się we właściwym czasie i dokładnie kontroluje ruch urządzenia mechanicznego.
Monitorowanie wzrostu temperatury styku: Podczas pracy pod rzeczywistym obciążeniem użyj termometru lub innego narzędzia do monitorowania wzrostu temperatury styku. Wzrost temperatury nie powinien przekraczać 50°C, aby zapobiec korozji styków.
Rejestrowanie wyników debugowania: Szczegółowe zapisy wyników debugowania, w tym pozycja wyzwalania przełącznika, czułość wyzwalania, stan obwodu i inne informacje, będą przechowywane do wykorzystania w późniejszej konserwacji i naprawach.
