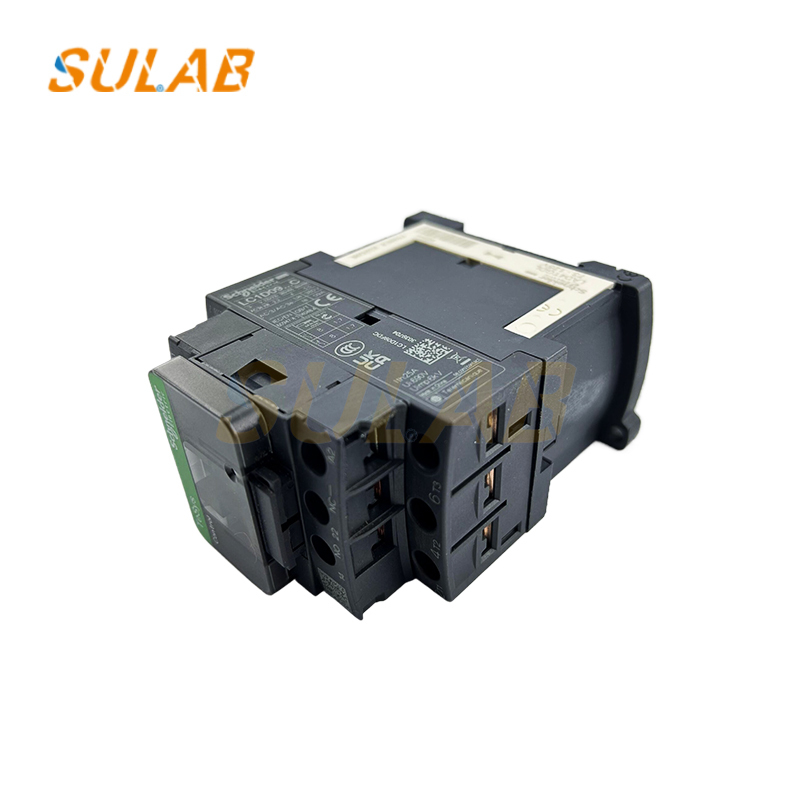

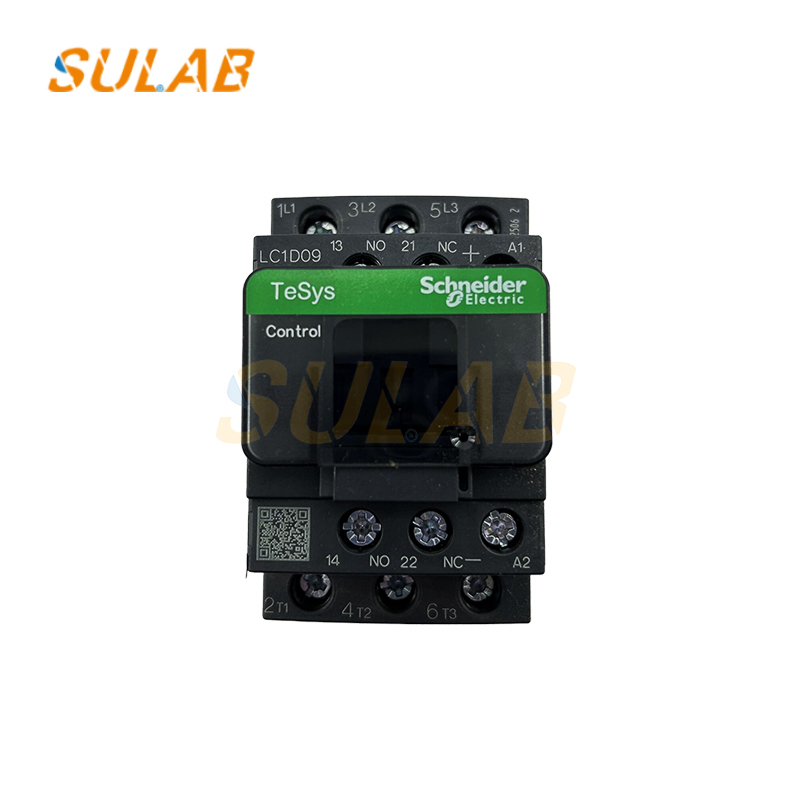

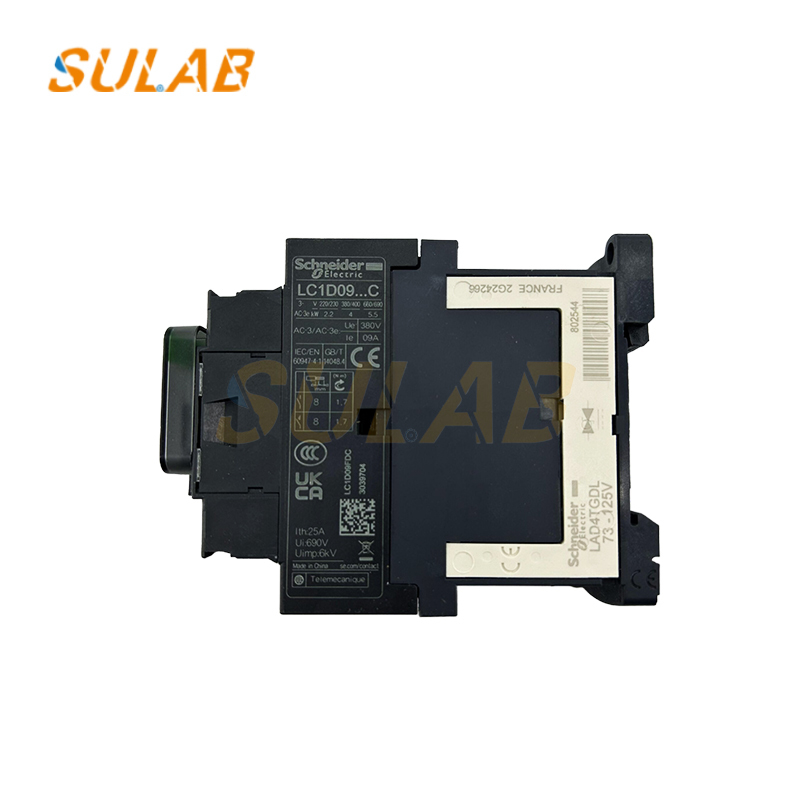

Oryginalny stycznik AC Schneider LC1D09BDC LC1D09FDC Stycznik DC

Oryginalny stycznik AC Schneider LC1D09BDC LC1D09FDC Stycznik DC

• Budowa strukturalna
  • System elektromagnetyczny: Obejmuje ruchome i statyczne rdzenie żelazne, cewkę przyciągającą i sprężynę reakcyjną. Gdy cewka przyciągająca jest zasilana, generowane jest pole magnetyczne, powodując, że ruchomy rdzeń żelazny pokonuje siłę sprężyny reakcyjnej i przyciąga się do statycznego rdzenia żelaznego; gdy cewka jest odłączona, pole magnetyczne znika, a ruchomy rdzeń żelazny resetuje się pod działaniem sprężyny reakcyjnej.
  • System styków: Przyjmuje konstrukcję styków mostkowych z podwójnym przerwaniem, ogólnie z trzema parami normalnie otwartych styków głównych, które służą do łączenia i rozłączania obwodu głównego. Ponadto może być wyposażony w styki pomocnicze NO (normalnie otwarte) i NC (normalnie zamknięte), które służą do sprzężenia zwrotnego sygnału lub blokady obwodu sterowania.
  • System gaszenia łuku: Styczniki o dużej pojemności (powyżej 20A) wykorzystują osłony gaszenia łuku szczelinowego i płyty kratowe do gaszenia łuku; styczniki o małej pojemności wykorzystują styki z podwójnym przerwaniem do gaszenia łuku, gaszenie łuku siłą elektryczną, płyty łukowe międzyfazowe do izolacji łuku i gliniane osłony gaszenia łuku do gaszenia łuku.

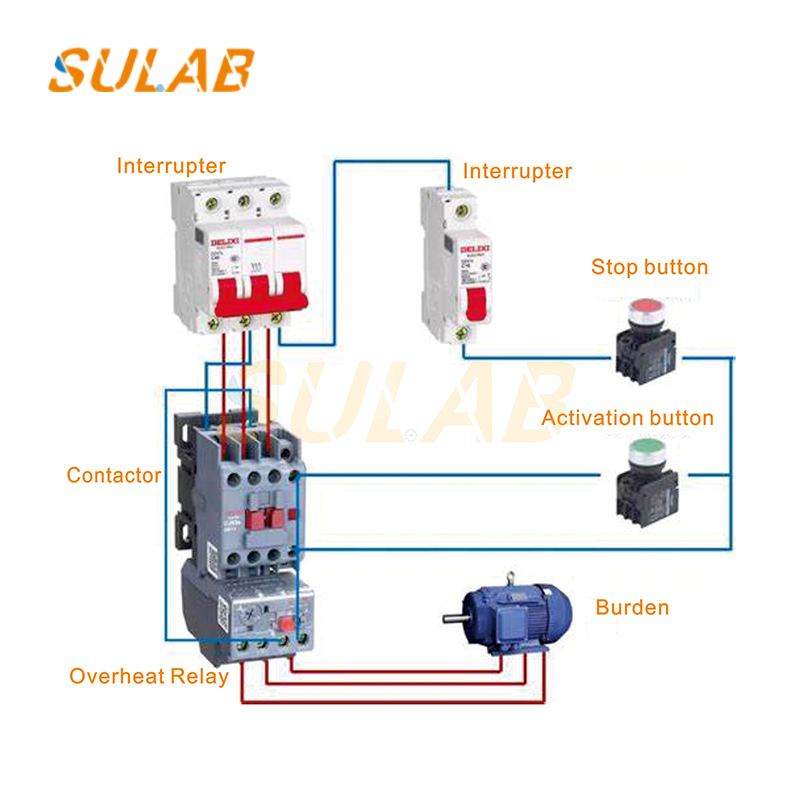

• Zasada działania: Gdy cewka elektromagnetyczna stycznika jest podłączona do znamionowego napięcia DC, w cewce generowane jest pole magnetyczne. Pod wpływem przyciągania elektromagnetycznego statyczny rdzeń żelazny pokonuje siłę reakcji sprężyny, przyciąga ruchomy rdzeń żelazny do statycznego rdzenia żelaznego i powoduje kontakt styków ruchomych i statycznych, łącząc w ten sposób obwód główny i obwód sterowania; gdy cewka jest odłączona, przyciąganie elektromagnetyczne statycznego rdzenia żelaznego znika, a ruchomy rdzeń żelazny resetuje się pod wpływem siły reakcji sprężyny, powodując oddzielenie styków ruchomych od styków statycznych i odcięcie obwodu głównego i obwodu sterowania.
• Parametry techniczne
  • Prąd znamionowy: 9A.
  • Napięcie cewki: Zazwyczaj 110V DC, dostępne są również inne opcje, takie jak DC 12V, 24V, 48V, 220V.
  • Bieguny: 3P, tj. stycznik trójbiegunowy.
  • Poziom napięcia: Może być stosowany w obwodach o napięciu AC do 660V (690V). W kategorii zastosowań AC-3 może działać normalnie, gdy napięcie robocze wynosi 380V.
  • Charakterystyka działania: Napięcie wciągania DC wynosi 85-110%Us, a napięcie zwalniania wynosi 10-75%Us.
