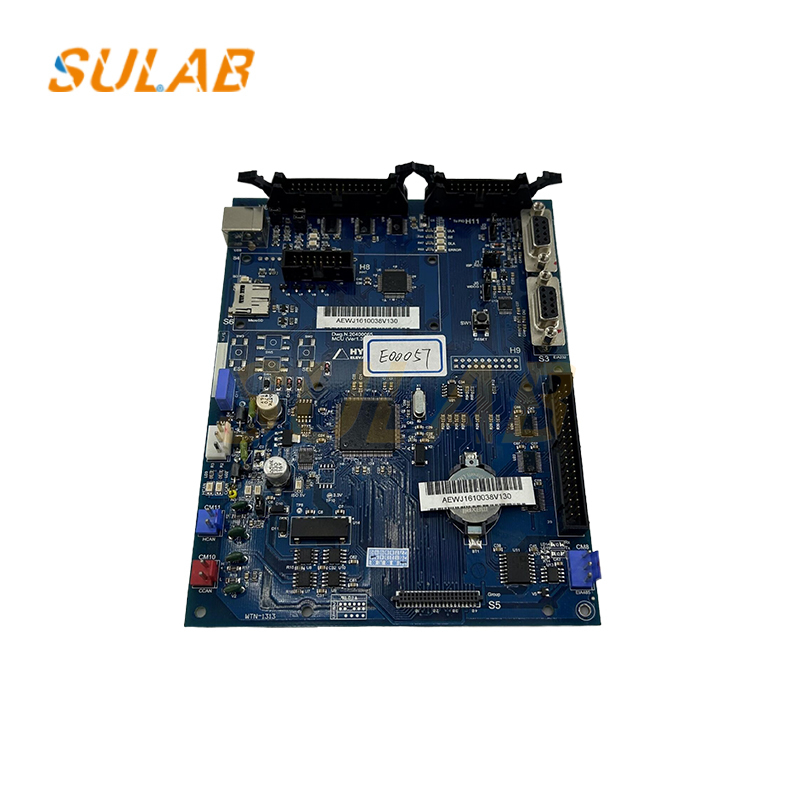

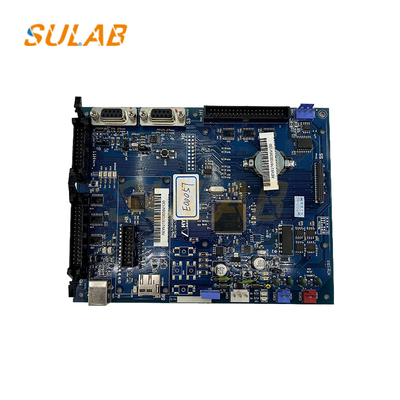

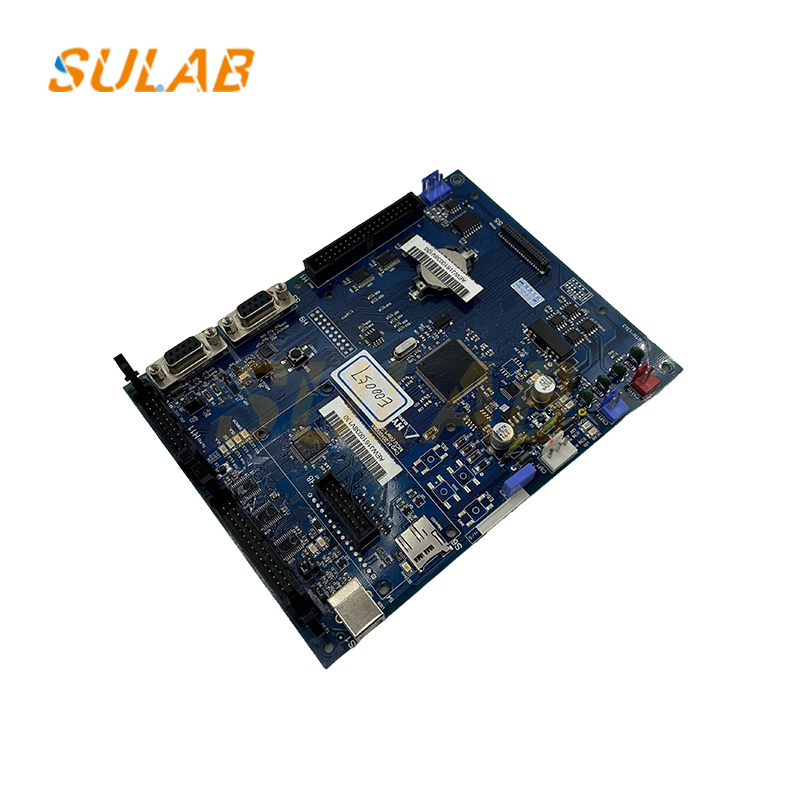

MCU VER1.3 2010OCT DWG N 20400065 PCB winda

MCU VER1.3 2010OCT DWG N 20400065 Elektrolift PCB Elektrolift

• Układ MCU-centric:

  • Jednostka mikrokontrolera (MCU) jest rdzeniem, otoczonym wspierającymi układami scalonymi (np. sterowniki silników, układy łączności).

  • Kondensatory odłączające umieszczone w pobliżu pinów MCU w celu zmniejszenia hałasu.

• Rozkład mocy:

  • Dedykowane płaszczyzny mocy (np. 5V, 3.3V) z grubymi śladami lub wielokątami.

  • Opcjonalne konwertery prądu stałego do prądu stałego lub LDO do regulacji napięcia.

• Izolacja sygnału:

  • Sygnały dużych prędkości (np. zwrotna informacja kodera) kierowane za pomocą kontroli impedancji.

  • Sekcje analogowo-cyfrowe oddzielone w celu zminimalizowania zakłóceń.

• MCU: prawdopodobnie mikrokontrolator klasy przemysłowej (np. STM32, PIC) z pamięcią flash o pojemności ≥ 128 KB.

• Silniki napędowe: MOSFET lub IGBT z pochłaniaczami ciepła (typ U lub chłodzenie aktywne).

• Interfejsy komunikacyjne: RS-485, autobus CAN lub Ethernet do sieci wind.

• Obwody bezpieczeństwa: Zbytne przekaźniki lub optoprzęgi do wykrywania usterek.
