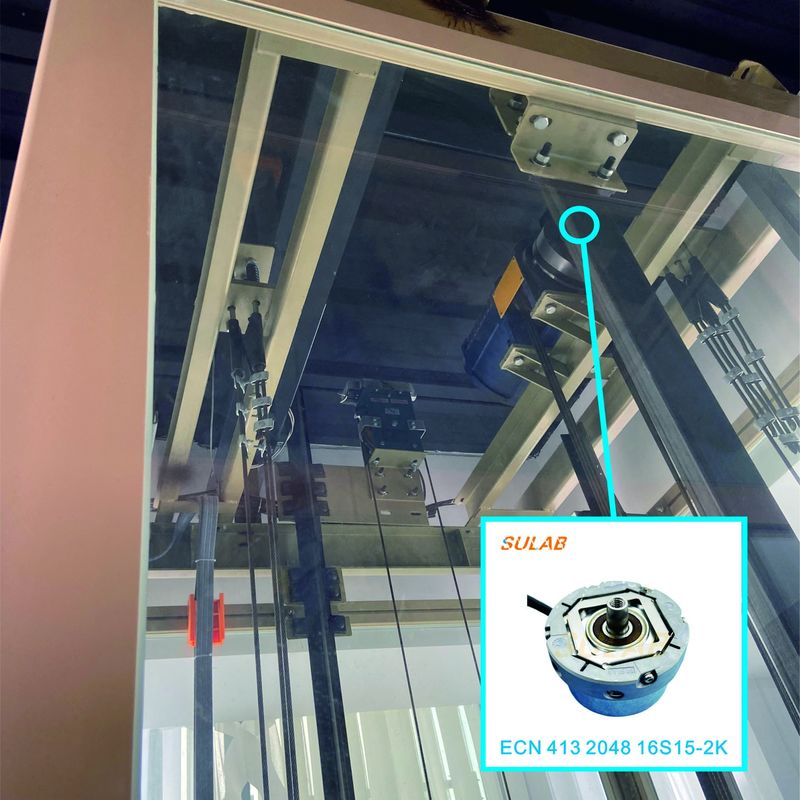

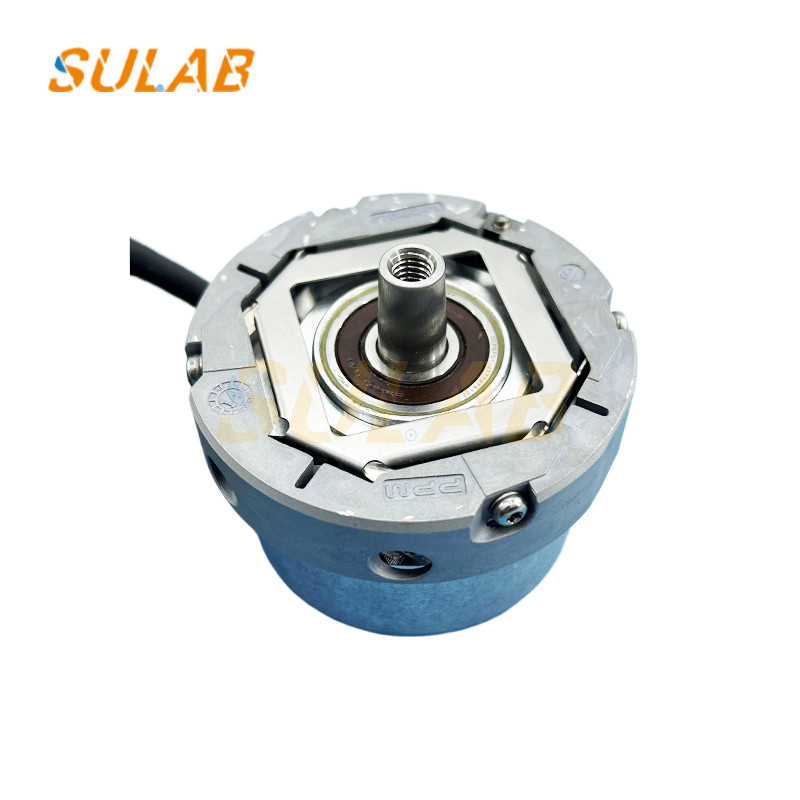

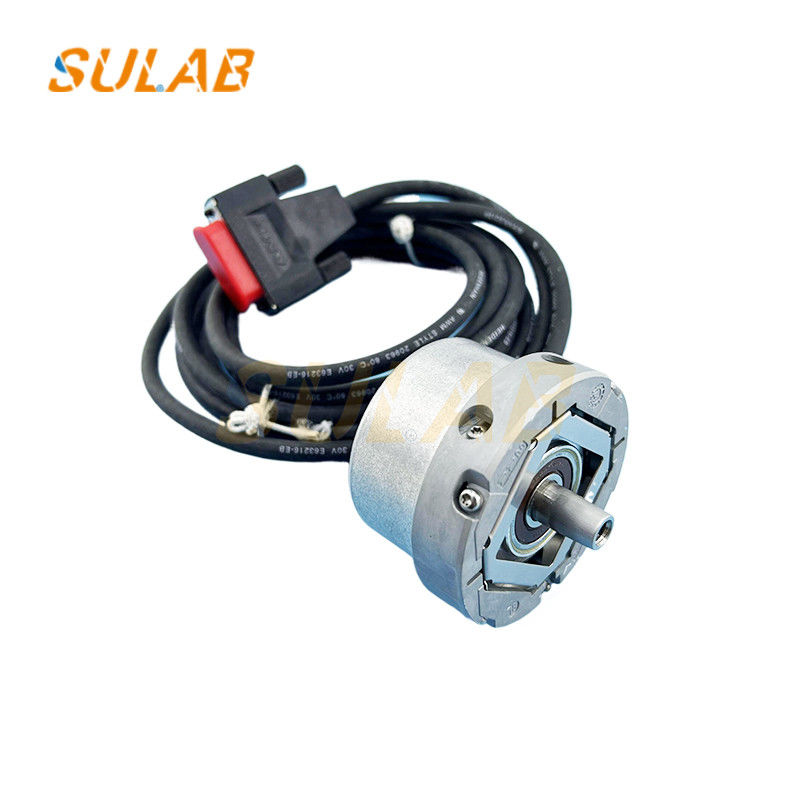

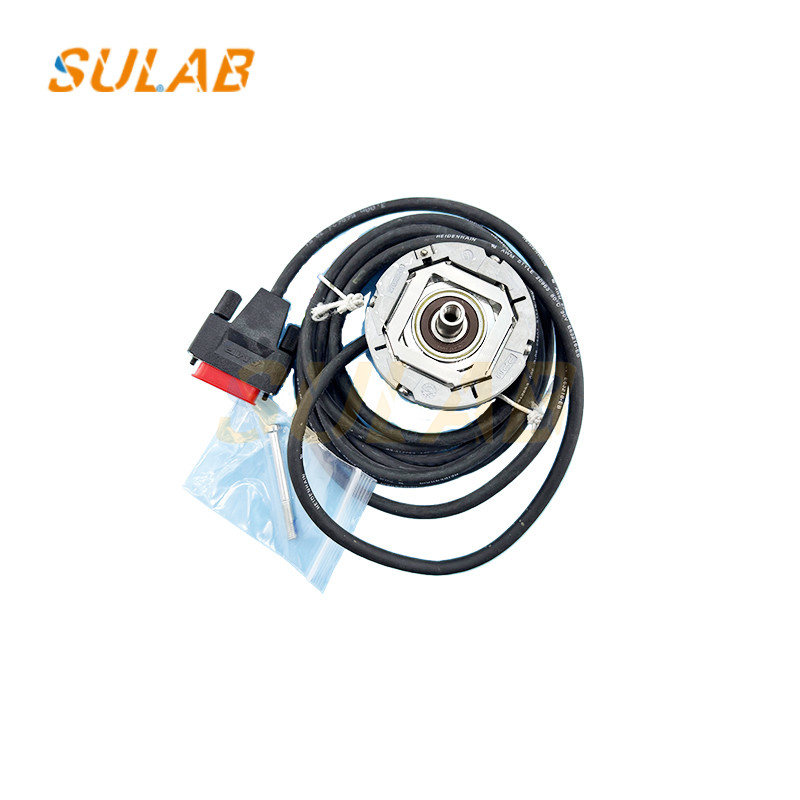

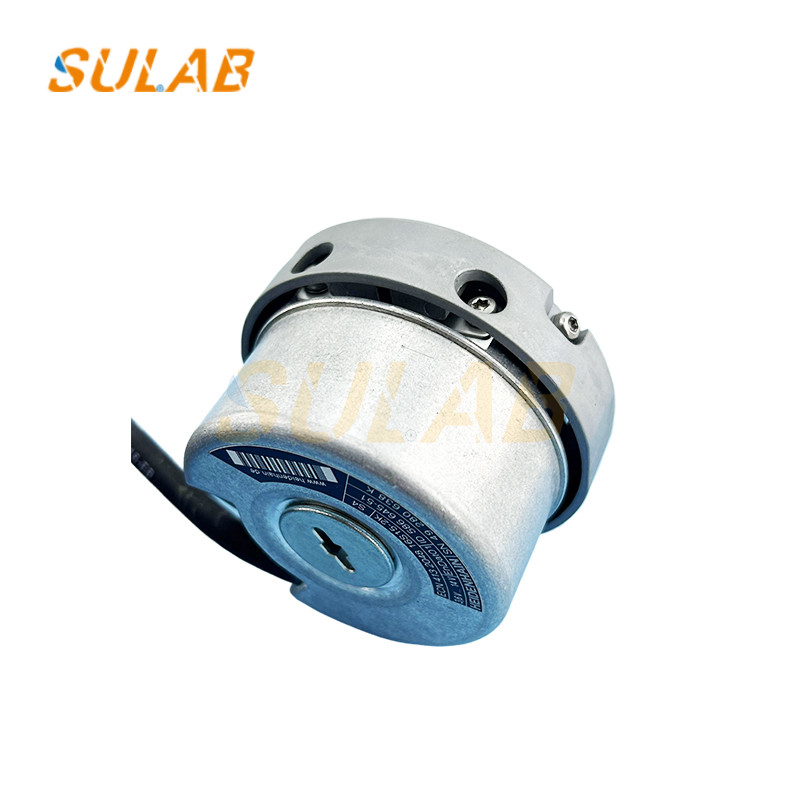

Encoder windy ECN 413 2048

1. Kluczowe cechy i specyfikacje

Podstawowe funkcje

✔Pozycja i prędkośćŚledzi ruch samochodu windy w celu precyzyjnego wyrównania podłogi.
✔Koder przyrostowyWyrzuca2048 impulsów na obrót (PPR)dla wysokiej rozdzielczości.
✔Projekt specyficzny dla windyZbudowany tak, by wytrzymać drgania, zmiany temperatury i zakłócenia elektromagnetyczne (EMI).

Specyfikacje techniczne

• Model: ECN 413(seria Heidenhain)

• Rozstrzygnięcie: 2048 PPR(wysoka dokładność dla płynnych zatrzymań)

• Sygnały wyjściowe: A, B, R (sygnały różnicowe: HTL lub RS-422)

• napięcie zasilania: 5 V prądu stałego lub 10-30 V prądu stałego(różni się w zależności od modelu)

• Ochrona mieszkań: IP65(przeciśnienie przed pyłem i wodą)

• Rodzaj wału: Włókno wgłębione (16 mm średnicy, 15 mm długości 16S15)

• Maksymalna prędkość: 12,000 obr./min(znacznie przekraczające prędkości silnika windy)

• Temperatura pracy: -20°C do +85°C

Bezpieczeństwo i zgodność

• SpotkaniaEN 81-20/50(normy bezpieczeństwa w windzie)

• Kompatybilne zOtis, KONE, Schindler, ThyssenKrupp i inne główne marki wind

2. Wspólne zastosowania

• Wrażenie zwrotne silnika windy trakcyjnej(dla silników AC/DC)

• Winda bez pomieszczenia maszynowego (MRL)

• Odczuwanie pozycji hydraulicznej windy

• Synchronizacja sterowania drzwiami wind

3. Rozwiązywanie problemów i wymiana

Powszechne problemy

• Podnoszący się lub zatrzymujący się w nieprawidłowy sposób→ Utrata sygnału kodera lub niewłaściwe ustawienie.

• Kody błędu (np. "Błąd kodera")→ Sprawdź okablowanie lub wymienić koder.

• Brak wyjścia sygnału→ Sprawdź zasilanie i połączenia.
