KONE Części zamienne do wind Kubler Tachometer Encoder rotacyjny KM950278G01 KM950278G02

Szczegóły dotyczące nowych i oryginalnych części zamiennych do wind Kubler Tachometer Rotary Encoder KM950278G01 KM950278G02

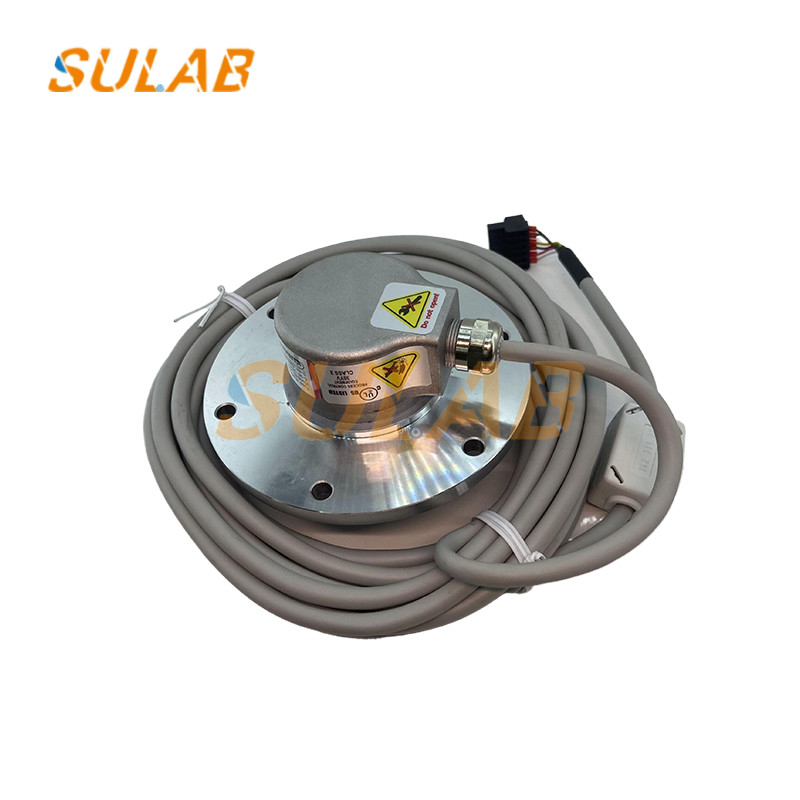

Zdjęcia dla KONE Części zamienne do wind Kubler Tachometer Encoder rotacyjny KM950278G01 KM950278G02

Zgodnie z amplitudą sygnałów sinus i cosinus w czasie rzeczywistym, poprzez obliczenia Arctana,dokładna pozycja (w kącie elektrycznym) kodera w tym cyklu sinus i cosinus w tym momencie można określićW zależności od rozdzielczości konwersji AD z analogowego na cyfrowy oraz jakości sygnałów sinus i cosinus, każdy cykl sinus i cosinus można zazwyczaj podzielić na 212 do 214 kroków.Liczba cykli sinusów i cosinusów na obrót samego kodera, pomnożona przez liczbę kroków podziału na cyklu sinus i cosinus, stanowi całkowitą rozdzielczość każdego obrotu kodera sinus i cosinus po podziale.

Całkowita rozdzielczość na obrót po podziale = Liczba cykli na obrót X Liczba kroków podziału na cykl
Na przykład całkowita rozdzielczość kodera sinus i cosinus z 1024 cyklami na obrot, podzielona na 13 bitów, wynosi: 210 x 213 = 210 + 13 = 223

Warto zauważyć, że podzielona rozdzielczość jest obliczana przez sterownik lub sterownik poprzez przetwarzanie obwodu wejściowego, a nie jest bezpośrednio wyprowadzana przez koder.
